PC机并口控制流水灯的设计

　　并口控制基本原理。
　　
　　首先认识一下并口，它是由八条线组成的、能一次同时输出或输入8个高低电平的端口，代表8位二进制，如8条线的电压分别是：高、低、高、低、高、高、低、低，那就代表二进制：10101100．这些电压是可以自保持的，就是在你没有控制它变化时，它可以保持原来的电压，即所谓的寄存器锁存功能。电脑可以通过改变并口上各线上电压的高低，来达到控制外部设备的目的。
　　
　　所说的打印机接口其实是由3个不完整的并口组成的。连续的3个并口地址分别是378H、379H、37AH(后边的H表示是十六进制)。其中378H口是一个8线的完整并口，各线用Dl、D2、D3、D4、D5、D6、D7表示，用于输出控制。379H口只可使用5条线，分别用S3、S4、S5、S6、S7表示，用于数据输入。37AH口只有4线可用，分别用CO、Cl、C2、C3表示，也用于输出。所以，一个打印机口共有8+5+4=17条线可用于输入和输出，其中，输出使用12条，输入使用5条。
　　

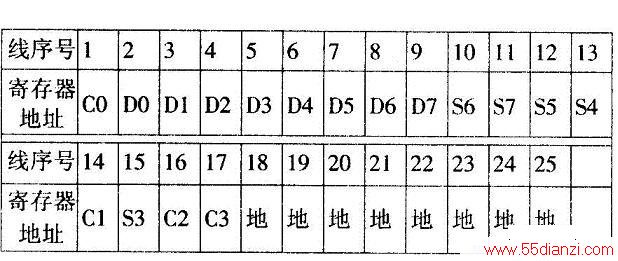

　　上面所述的Dl～D7、S3～S7、Cl～C3，其实是3个并口内部寄存器各位的地址（代号），对于一个搞电子制作的人来说，像寄存器这样的概念是较生疏的。而像“某线是高电平，某线是低电平”这样的概念更容易理解。在打印机接口上共有25条线，线序号分别是1-25号，与上述寄存器地址对应关系如下表。

　　以前文章所介绍的并口控制，多采用现成的Windows函数，只能同时对整个并口的8位进行数据控制，没有位（线）操作函数，不便于每一位（线）的单独控制。经过几个月研究，开发了一套基于INPOUT32．DLL的打印机接口线（位）控制函数。在VB开发环境下，编程者不需要了解打印接口中各并口的地址和寄存器地址，直接对打印机接口的各线进行编程控制。非常简单方便。例如：
　　
　　Hlbad打印口l号线输出高电平（H代表高电平，1代表1线，bad为baseaddress的简写，意为基本地址，下同）L2bad打印口2号线输出低电平W15Lbad等待15线低电平到达（W为等待，15代表15线，L代表低电平）在打印机接口中，1、2、3、4、5、6、7、8、9、14、16、17是输出控制线，每线都有两种函数控制输出高电平和低电平，如H3bad、L3bad、H4bad、lAbad等等。
　　
　　另外10、ll、12、13、15是数据输入线，每线都有W(X)Lbad这样的函数可用。这些线初始为高电平，如果外部有低电平输入，PC就能通过W15Lhad这样的函数就能扫描到。
　　
　　有些并口的线采用了反相的输出或输入，在编写这些函数时都进行了修正，所以使用这些函数编程时可以不再考虑。
　　

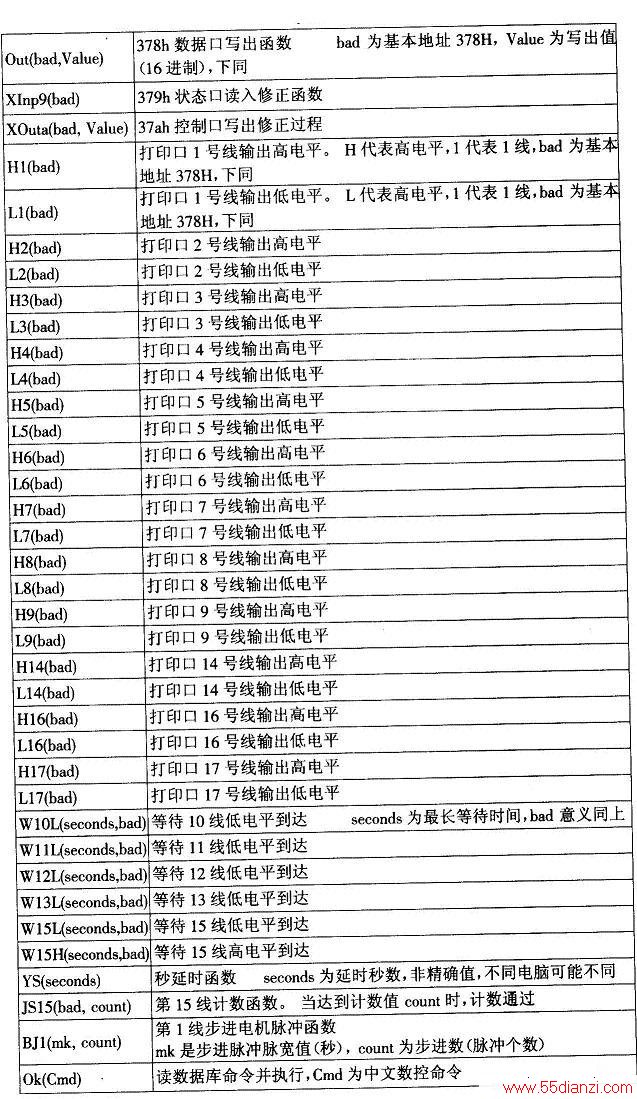

　　除以上三类主要函数外，为了达到多种控制的需要，还增加了并口输入函数、并口输入函数、延时函数、计数函数、步进电机驱动函数、数据库命令执行程序等。详细内容见下表。

　  现在就可以用以上的各个函数命令来编程控制并口了。
　　

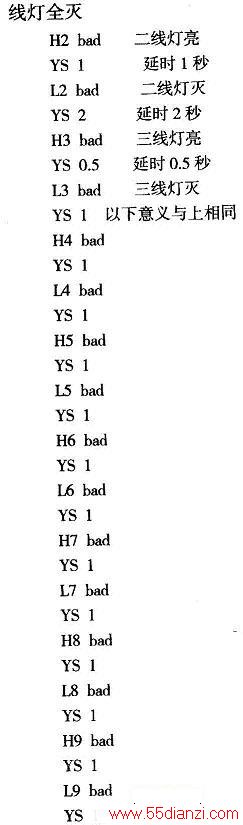

　　一个最简单的流水灯程序的序列是这样的：
　　
　　Outbad&h0并口378H送数据二进制数00000000(等于&HO)，2-9

　　就是这样简单和直观。
　　
　　不过现在还看不到演示结果，因为软件和硬件还没准备好吧。为了作实验，需要做如下准备：
　　
　　硬件：一台PC机（能运行Windows98就行）、一根25针并口打印机连接线，12个高亮度发光二极管，1m左右长网线，一块纸箱板(10×20cm)以及铬铁等工具。
