RS232接口与RS485设备的简易连接法

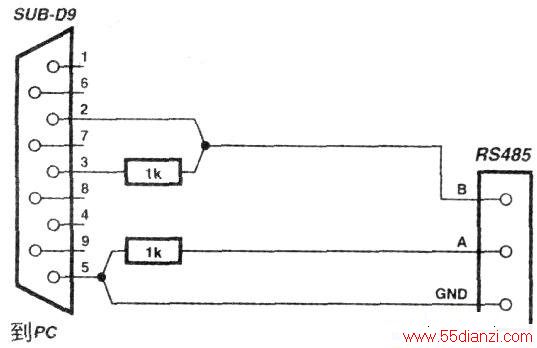

　　这里介绍一种简易RS232接口与RS485设备连接的方法。为了快速测试，可以直接进行简单的模拟，而不需要MAX232和LTC485芯片。因为几乎所有的RS232接口都工作在0—5V电平的转换器，这就使得我们可以建造一个简易的RS232～RS485转换器。其电路如图1，但要注意：网络上任何时刻只能有一个这种电路工作，所以网上的其他节点，还必须使用普通的RS485驱动器，如同MSC1210板上的情况一样。本电路曾经在一个有40个节点的RS485网络环境中进行过测试，效果很好。
　　
　　当网上没有任何RS485节点在发送时，PC机RS232的TX输出端就可以通过1kΩ的电阻来驱动网络。在引脚A上接地的1k下拉电阻，用来保证正确的相对电压电平。使网上所有RS485设备都可以看到PC机所传送的数据。
　　
　　现在，如果有其他RS485设备向网上发布数据，则其驱动器输出将超过由PC机RS232口的TX通过1k串联电阻所限制的输出电流。这样，PC机可以如所希望那样，从总线上得到这一信号。
