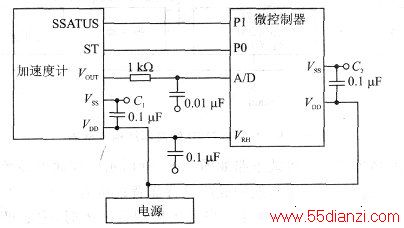

MMA1220D与微控制器的接口电路如下图所示。其中，微控制器可选用带A/D转换器的单片机，如ADμC8xx系列。MMA1220D的状态端和自检端分别与微控制器的I/O引脚端Pl、PO连接，MMA1220D的输出电压送至A/D转换器的输入端。C1和C2为电源去耦电容。
