液晶屏TMDS接口

　　与LVDs类似，TMDS是一种微分信号机构，可以将像素数据编码，并通过串行连接传输。TMDs包括三个RGB数据和一个时钟，共计4个通道的传输回路（称为一个TMI）s连接）。TMI）s把8位RGB视频信号数据转换成最小化、Dc平衡的10位数据，再完成数据的串行处理。接收端设备将串行数据变成并行数据，再转换成8位视频信号。

　　因此，传输数字RGB数据需要3个转换最小化差分采样信号，构成一个TMDS连接。每个通道提供165M[{z带宽。

　　一个10位TMDS传输通道速率达1 65Gb/s，3个TMDS通道速率达到4 9.95Gb/s。若采用dual—link连接方式，其带宽可达3.30Mt{z，支持1600×1200 85Hz或UXGA或2048×1536 75F{z的QxGA图像，以及720p、10801、1080p的HDTv视频信号的无压缩实时传输。典型的有三星公司的LT181E2—131、LT170E2—131；日立的TX38D21V；LG的LP141x1等。

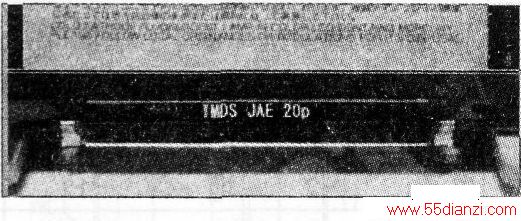

　　常见接口样式参见下图，各脚引脚定义如下表所示。

针位 定义 针位 定义 针位 定义 针位 定义 1 +12V 6 CLK+ 11 A1- 16 GND 2 +12V 7 GND 12 A1+ 17 N0 3 GND 8 A0- 13 GND 18 N0 4 GND 9 AO+ 14 A2- 19 SoDT 5 CLK- 10 GND 15 A2+ 20  VSYNC
