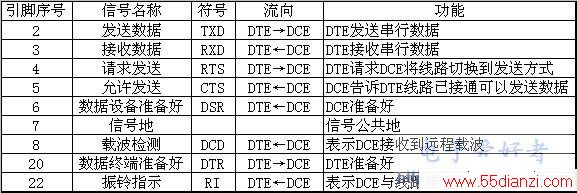

(3)接口的物理结构RS-232-C接口连接器一般使用型号为DB-25的25芯插头座,通常插头在DCE端,插座在DTE端. 一些设备 与PC机连接的RS-232-C接口,因为不使用对方的传送控制信号,只需三条接口线,即“发送数据”、“接收数据”和“信号地”。所以采用DB-9的9 芯插头座,传输线采用屏蔽双绞线。

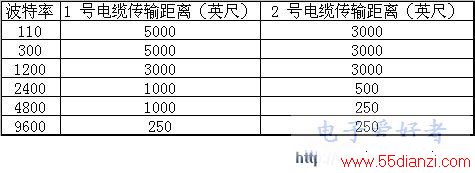

(4)传输电缆长度由RS-232C标准规定在码元畸变小于4%的情况下,传输电缆长度应为50英尺,其实这个4%的码元畸变是很保守的, 在实际应用中,约有99%的用户是按码元畸变10-20%的范围工作的,所以实际使用中最大距离会远超过50英尺,美国DEC公司曾规定允许码元畸变为 10%而得出附表2 的实验结果。其中1号电缆为屏蔽电缆,型号为DECP.NO.9107723 内有三对双绞线,每对由22# AWG 组成,其外覆 以屏蔽网。2号电缆为不带屏蔽的电缆。型号为DECP.NO.9105856-04是22#AWG的四芯电缆。 附表2 DEC 公司的实验结果。
2. 什么是RS-485接口?它比RS-232-C接口相比有何特点?
答: 由于RS-232-C接口标准出现较早,难免有不足之处,主要有以下四点:
(1) 接口的信号电平值较高,易损坏接口电路的芯片,又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。
(2) 传输速率较低,在异步传输时,波特率为20Kbps。
(3) 接口使用一根信号线和一根信号返回线而构成共地的传输形式, 这种共地传输容易产生共模干扰,所以抗噪声干扰性弱。
(4) 传输距离有限,最大传输距离标准值为50英尺,实际上也只能 用在50米左右。
针对RS-232-C的不足,于是就不断出现了一些新的接口标准,RS-485就是其中之一,它具有以下特点:
☉ RS-485的电气特性:逻辑“1”以两线间的电压差为+(2—6) V表示;逻辑“0”以两线间的电压差为-(2—6)V表示。接口信号电平比RS-232-C降低了,就不易损坏接口电路的芯片, 且该电平与TTL电平兼容,可方便与TTL 电路连接。
☉ RS-485的数据最高传输速率为10Mbps
☉ RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。
☉ RS-485接口的最大传输距离标准值为4000英尺,实际上可达 3000米,另外RS-232-C接口在总线上只允许连接1个收发 器, 即单站能力。而RS-485接口在总线上是允许连接多达128个收发器。即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备 网络。
因RS-485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口。 因为RS485接口组成的半双工网 络,一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输。 RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB- 9(孔),与键盘连接的键盘接口RS485采用DB-9(针)。
(TTL电平信号被利用的最多是因为通常数据表示采用二进制规定,+5V等价于逻辑“1”,0V等价于逻辑“0”,这被称做TTL(晶体管-晶体管逻辑电平)信号系统,这是计算机处理器控制的设备内部各部分之间通信的标准技术。
TTL输出高电平>2.4V,输出低电平<0.4V。在室温下,一般输出高电平是3.5V,输出低电平是0.2V。最小输入高电平和低电平:输入高电平>=2.0V,输入低电平<=0.8V,噪声容限是0.4V。)
MAX485
与实现通信。没加负载时电压有,加负载后降制左右。
