图10 Type10 Profinet现场总线体系结构
Profibus可以通过代理服务器(Proxy)很容易地实现与其它现场总线系统的集成，在该方案中，通过代理服务器将通用的Profibus网络连接到工业以太网；通过以太网TCP/IP访问Profibus设备是由Proxy使用远方程序调用和MicroSOFt DCOM进行处理的。
Profinet提供工程设计工具和制造商专用的编程和组态软件，使用这种工具可以从控制器编程软件开发的设备来创建基于COM的自动化对象，这种工具也将用于组态基于Profinet的自动化系统，使用这种独立于制造商的对象和连接编辑器可减少15%的开发时间。
结语
10种类型现场总线采用完全不同的通信协议。Type1采用LAS方式和Publisher/Subscriber模式；Type2 ControlNet使用CTDMA方法和Producer/Consumer模式，EtherNet/IP使用Ethernet TCP/IP协议；Type3是令牌环和主站/从站方式；Type4通信采用虚拟令牌传递方式；Type5采用CSMA/CD方式和Ethernet TCP/IP协议；Type6使用TDMA多路存取方式；Type7使用总线裁决方式；Type8采用整体帧协议；Type9采用LAS方式和Publisher/Subscriber模式；Type10使用Ethernet TCP/IP协议。
从以上论述可以看出，十种类型现场总线体系结构和通信协议都不相同，但对Ethernet TCP/IP工业以太网技术用于H2高速现场总线基本达成共识，EtherNet/IP、FF HSE和Profinet工业以太网技术事实上已成为国际标准。
据了解，IEC61158标准的维护期为 2007 年12月31日，就是说在此之前不会增加新的现场总线，对目前标准内的现场总线也不会做修改。由此可见，现场总线系统的体系结构和格局已经基本确定，工业以太网和现场总线在系统中的定位已经明确，它们两者之间的关系见表1。

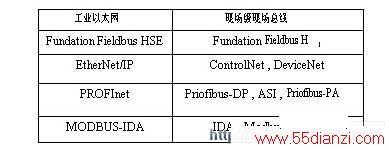

表1 工业以太网与现场总线关系
表中列出了当前工业以太网技术的4个主要竞争者，FF HSE、EtherNet/IP和Profinet现场级都有自己的现场总线，这种格局今后不会改变。Phoenix Contacts公司Type8 INTERBUS采用的IDA工业以太网技术发展很快，并将工业以太网延伸到现场I/O级，同时Modbus TCP/IP协议已被提交国际因特网工程特别工作组（IETF），希望这个协议能成为工业因特网协议标准。为了使此项工作加速推进，Modbus组织和IDA组织于2003年10月底宣布合并。国内也正在开展工业以太网的开发工作，浙大中控技术有限公司开发的EPA工业以太网已经延伸到现场一级，并在化工厂获得成功试用。
现场总线的长期争论使人们逐渐认识到，数字技术的统一完全不同于模拟技术，现场总线控制系统的统一之路应该充分吸收Internet技术实现统一的成功经验，面向市场，不断创新，建立一个具有互操作性的工业以太网网络，最终为工业自动化创建一个统一的信息平台。
