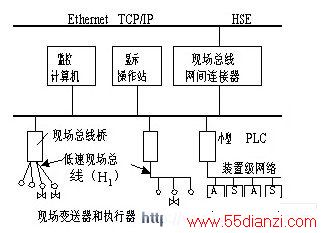

图5 系统结构
FF HSE的1~4层由现有的以太网、 TCP/IP 和IEEE标准所定义，HSE和H1使用同样的用户层，现场总线信息规范（FMS）在H1中定义了服务接口，现场设备访问代理（FDA）为HSE提供接口。用户层规定功能模块、设备描述（DD）、功能文件（CF）以及系统管理（SM）。FF规范21种功能模块供基本的和先进的过程控制使用。FF还规定了新的柔性功能模块（FFB），用以进行复杂的批处理和混合控制应用，FFB支持数据采集的监控，子系统接口、事件顺序、多路数据采集、PLC和其他协议通信的网间连接器。
6 Type6 SwiftNet现场总线

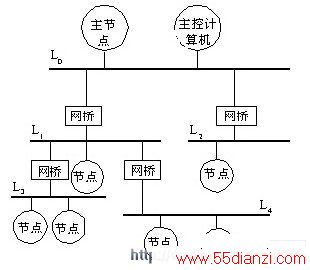

Type6 SwiftNet现场总线由美国SHIP STAR 协会主持制定，得到美国波音公司的支持，主要用于航空和航天等领域。该总线是一种结构简单、实时性高的总线，协议仅包括物理层和数据链路层。SwiftNet现场总线采用分层总线式拓扑结构，其通信体系结构如图6所示。
图6 Type 6 SwiftNet现场总线体系结构
物理层传送速率为5Mbps，此时每秒传送105个不同的报文。总线使用TDMA（Slotted time division multiple aCCess）槽路时间片多路送取方式，提供专用高速、低抖动同步通道和按要求指定的通道。专用通道适用于自动状态数据的分配或交换；按要求指定的通道则适用于非调度报文。TDMA方式是将总线上的时间分割为相等长度间隔，称作槽路，只有当总线上的站分配到槽路时，它才能*和发送。每个站还能根据所占的比例，协调总线访问、数据传输和接收数据。
SwiftNet总线的节点（从站）通过I/O通道连接智能传感器，由于航空航天领域对传感器和执行器要求高，该总线开始使用符合IEEE1451.1和IEEE1451.2标准的网络传感器。IEEE1451.2《用于传感器和执行器的智能转换器接口》标准是一个开放的标准，它在控制网络和传感器之间定义一个标准接口，从而使网络传感器成为现场总线系统现场级的数字化传感器，并使用户可以根据自己的需要选择不同厂家生产的智能传感器，实现真正意义上的即插即用。
7 Type7 WorldFIP现场总线
1987 年成立的WorldFIP协会制定并大力推广Type7 WorldFIP现场总线。WorldFIP协议是EN50170欧洲标准的第三部分，物理层采用IEC61158.2标准，其产品在法国占有60%市场，在欧洲占有大约25%份额，它广泛应用于发电与输配电、加工自动化、铁路运输、地铁和过程自动化领域。

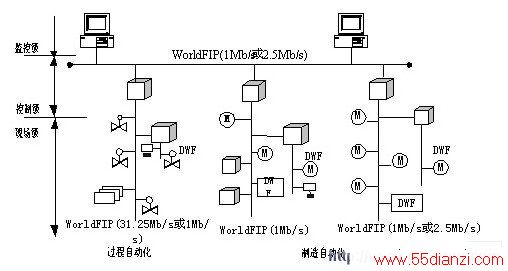

WorldFIP现场总线体系结构如图7所示，系统分为三级，即过程级、控制级和监控级。它能满足用户各种需要，适合于各种类型的应用结构，集中型、分散型和主站/从站型。用单一的WorldFIP总线满足过程控制、工厂制造加工和各种驱动系统的需要。为了适应低成本的要求，开发了低成本的Device WorldFIP（DWF）总线，它是设备一级网络，能很好适应工业现场的各种恶劣环境，并具有本质安全防爆性能，可以实现多主站与从主站的通信。
图7 Type7 WroldFIP现场总线体系结构
WorldFIP协议由物理层、数据链路层和应用层组成。数据链路层采用总线裁决方式，在任何一个给定瞬间，仅有一个站可以执行总线裁决功能，它使用一个ID-DAT帧在总线上广播一个标识，连接到总线上所有站的链路层同时记录ID-DAT帧，仅有一站被识别为标识的生产者，其它站仅作为使用者。应用层提供MPS和SubMMS服务，MPS是工厂周期/非周期服务，SubMMS则是工业报文的子集。
8 Type8 Interbus现场总线
Type8 Interbus现场总线由德国 Phoenix Contact 公司开发，Interbus Club俱乐部支持。Interbus在全球有 1000 多家总线设备生产商，提供 2500 多种产品，到目前为止，Interbus在全球自动化领域已有50多万套应用系统得到广泛应用。
Interbus现场总线是一种开放的串行总线，可以构成各种拓扑形式，并允许有16级嵌套连接方式。该总线最多可挂512个现场设备，设备之间的最大距离400米，无需中继器网络的最大距离为12.8公里。Interbus总线包括远程总线和本地总线，远程总线用于远距离传送数据，采用RS-485传输，网络本身不供电，通信速率为500Kbps和2Mbps。Interbus有自己独特的环路结构，环路使用标准电缆同时传送数据和电源。环路可以连接模拟、数字设备甚至复杂的传感器/执行器，也允许直接接入智能终端仪表。

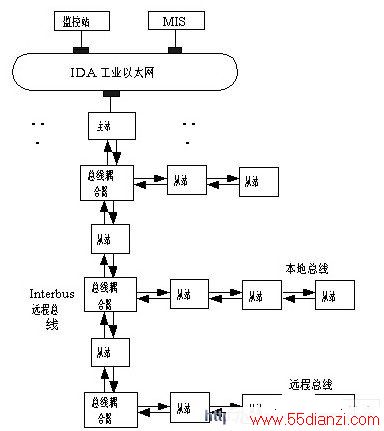

图8 Type8 Interbus现场总线体系结构
协议包括物理层、数据链路层和应用层。数据链路层采用面向过程数据的传输方法及集总帧协议，可以传输循环过程数据和非循环数据，帧信息包括一个启动信号、回送信息、数据安全/结束信息。集总帧具有非常高的传输效率，其效率高达52%，尽管INTERBUS通信速率为500Kbps和2Mbps，通信速度和效率很高。应用层服务用于实现实时数据交换、VFD支持、变量访问、程序调用和12个相关的服务。
INTERBUS总线有很强的监视诊断功能，总线监控功能监视整个网络系统的运行状态，同时也提供总线网络的变结构功能，能及时根据设计要求，关断和连接总线的某个子总线段。监控功能是现场安装、调试、诊断和维护的有力工具。具体功能是识别和确定安装错误和部件错误，现场总线模块具有输入/输出的状态显示，在调试时可设置输出状态，以及可以保存某些智能设备的参数。
为了提高工业网络的安全性，以满足制造业和过程工业自动化故障安全通信的要求，特别是在汽车制造业中具有安全总线的功能被放在首位。INTERBUS俱乐部从 1999 年开始进行INTERBUS安全总线研究，在2001年得到了德国BIA组织EN954-1 KAT.4标准的许可证明，并符合IEC61508安全通信标准。INTERBUS的安全总线由一个Safe Control控制模块和现场分散式智能模块组成，控制模块的唯一功能就是控制安全数据。这种解决方案优于其它方案，它将控制系统与安全总线的功能截然分开，控制系统机构清晰简单，不影响今后的扩展和修改，成本明显降低。这是现场总线的一个发展方向。
9 Type9 FF H1现场总线
H1现场总线是由FF现场总线基金会负责制定的。FF基金会成员由世界着名的仪表制造商和用户组成，其成员生产的变送器、DCS、执行器、流量仪表占世界市场的90%，它们对过程控制现场工业网络的功能需求了解透彻，在过程控制方面积累了丰富的经验，提出的现场总线网络架构较为全面，其通信体系结构如图9所示。Type9现场总线是Type1现场总线的子集。
图9 通信体系结构
FF H1现场总线协议由物理层、数据链路层、应用层以及考虑到现场装置的控制功能和具体应用而增加的用户层组成。H1总线支持多种传输媒体：双绞线、电缆、光缆和无线媒体。传输速率为31.25Kbps，通信距离最大为1 900米。该总线支持总线供电和本质安全。
数据链路层负责实现链路活动调度、数据的接收发送、活动状态的响应、总线上各设备间的链路时间同步等。这里，总线访问控制采用链路活动调度器（LAS）方式，LAS拥有总线上所有设备的清单，由它负责总线段上各设备对总线的操作。
现场总线应用层由现场总线访问（FAS）子层和现场总线报文规范(FMS)子层构成。FAS子层提供发布者/预订者、客户机/服务器和报告分发三种模式的报文服务。FMS子层提供对象字典（OD）服务、变量访问服务和事件服务等。现场总线用户层具有标准功能块（FB）和装置描述功能。标准规定32种功能块，现场装置使用这些功能块完成控制策略。由于装置描述功能包括描述装置通信所需的所有信息，并且与主站无关，所以可使现场装置实现真正的互操作。
10 Type10 PROFI net现场总线
PNO组织于2001年8月发表了Profinet规范。Profinet将工厂自动化和企业信息管理层IT技术有机地融为一体，同时又完全保留了Profibus现有的开放性。

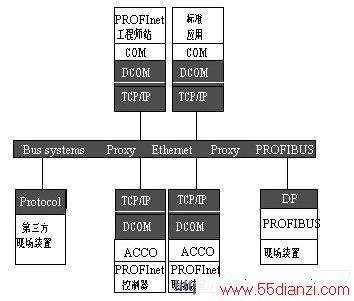

Profinet现场总线体系结构如图10所示，从图中看出，该方案支持开放的、面向对象的通信，这种通信建立在普遍使用的Ethernet TCP/IP基础上，优化的通信机制还可以满足实时通信的要求。基于对象应用的DCOM通信协议是通过该协议标准建立的。以对象的形式表示的Profinet组件根据对象协议交换其自动化数据。自动化对象即COM对象作为PDU以DCOM协议定义的形式出现在通信总线上。连接对象活动控制（ACCO）确保已组态的互相连接的设备间通信关系的建立和数据交换。传输本身是由事件控制的，ACCO也负责故障后的恢复，包括质量代码和时间标记的传输、连接的监视、连接丢失后的再建立以及相互连接性的测试和诊断。
