DS14185数据接口驱动器／接收器组合

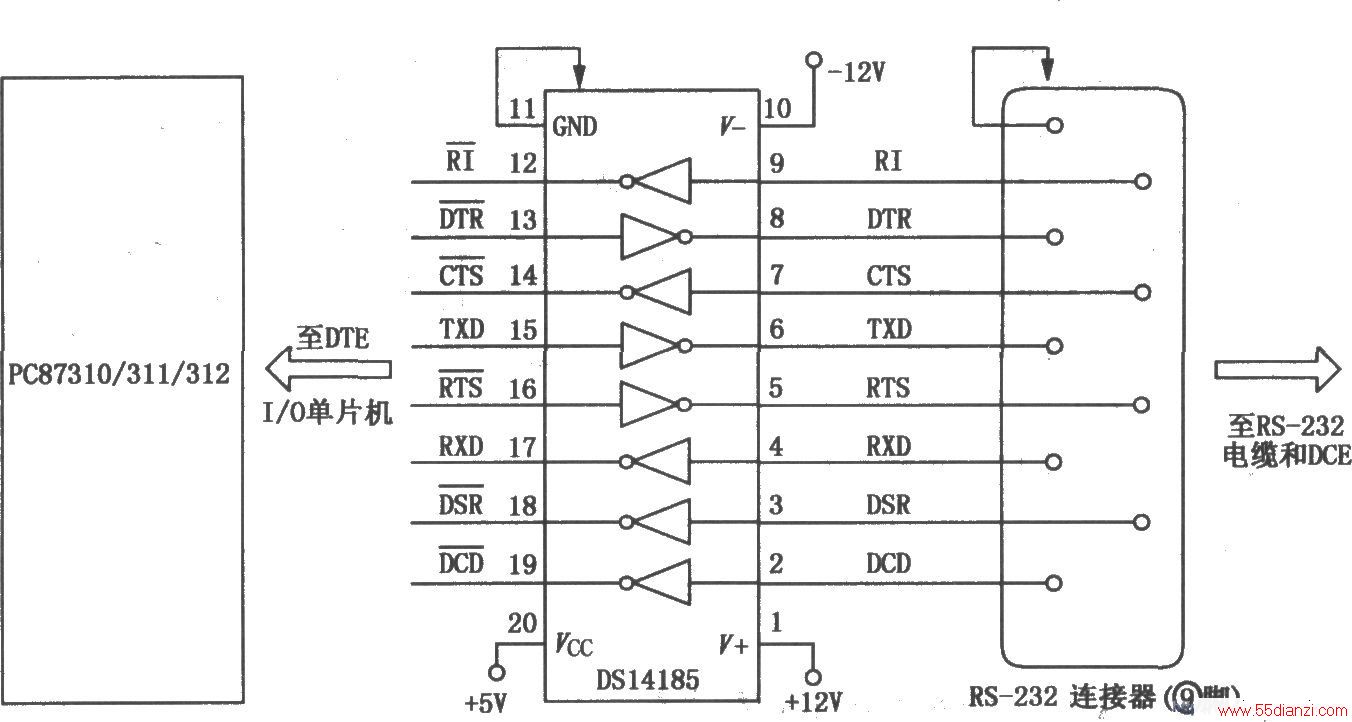

DS14185是3个驱动器和5个接收器的组合器件，内含DC—DC变换器，无需±12V电源供电。其内部有噪声滤波，故无需外接速率转换滤波电容。DS14185可用于数据终端设备(DTE)和数据电路终端设备(DCE)接口，驱动器输入端和接收器输出端与TTL或CMOS电路兼容。在数据终端设备(DTE)至数据电路终端设备(DCE)的传输接口中共有9个引脚，其中2条数据线、6条控制线。数据线为TXD和RXD，控制线为RTS、DTR、DSRT、DCE、CTS、RI。DS14185提供DTE接口，具体接线见图如图所示。
