USB主机与ISPl362的接口电路

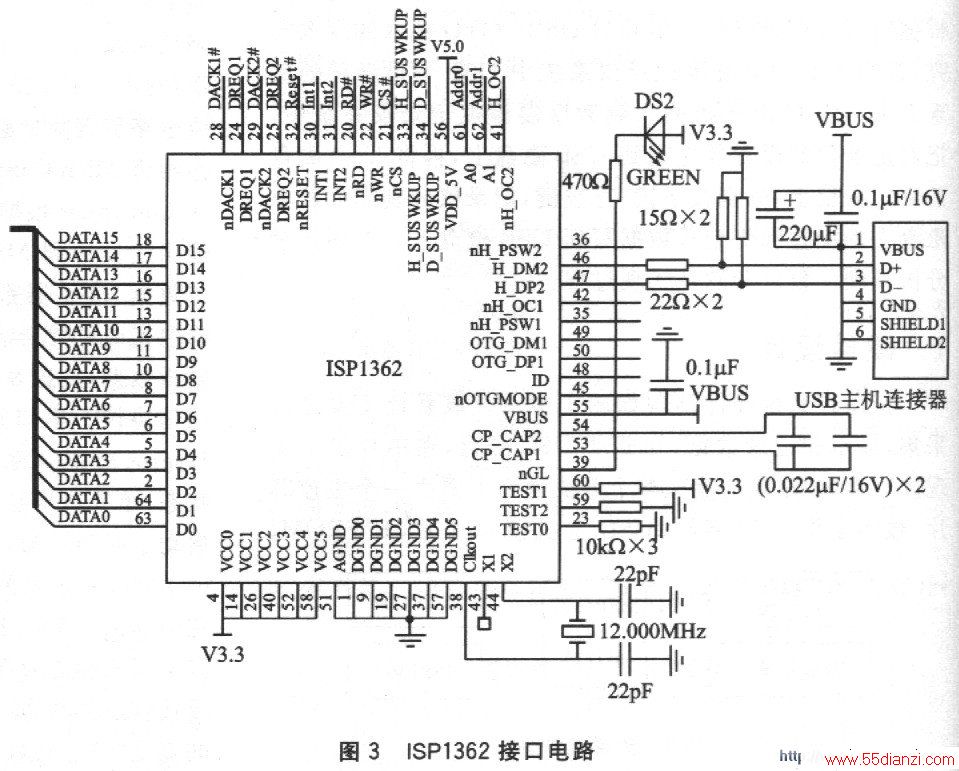

   ISPl362是Philips公司推出的USB芯片。它在单芯片上集成了OTG控制器、主机控制器、设备控制器、USB收发器、OTG收发器和缓存器等。OTG控制器完全兼容USB2．0及On-The-Go Supplement 1．0协议,支持OTG标准要求的所有功能。在OTG模式下工作时,可通过主机通信协议HNP实现主机和外设两种功能的转化,并支持对话请求协议SNP。主机和设备控制器遵守USB2．O协议,支持1．5 Mb／s的低速传输和12 Mb／s的全速传输。当作为设备控制器时,具有两个控制端点,且能利用14个端点进行四种传输类型的任意类型。ISP1362还集成了计时器及支持OTG功能所需要的模拟元件,而且内部还有一个锁相环PLL,因此可以选用12MHz的晶振,既降低了成本,又降低了EMI。ISP1362支持内置电源供电及外部电源供电两种模式。对于较低功耗的应用设计,可用内部集成的电荷泵激励器;而如果应用系统的功耗较高,则要用外部电源供电。ISPl362还提供2个USB端口。端口1可进行软件配置,并可用作下行、上行OTG端口。作为OTG端口,端口1可在主机或外设模式下工作,并可通过HNP或布线变化来动态转换角色。端口2只用作下行传输。ISPl362的接口电路如图3所示。
