步进电机驱动器接线有哪些方法
点击数:7871 次 录入时间:03-04 12:02:40 整理:http://www.55dianzi.com 驱动电路及控制电路
本文总结了几种
步进电机驱动器接线方法,具体分有两种方式介绍如下:
1 共阳极接法,共阴检接法和差分方式接法
共阳极接法

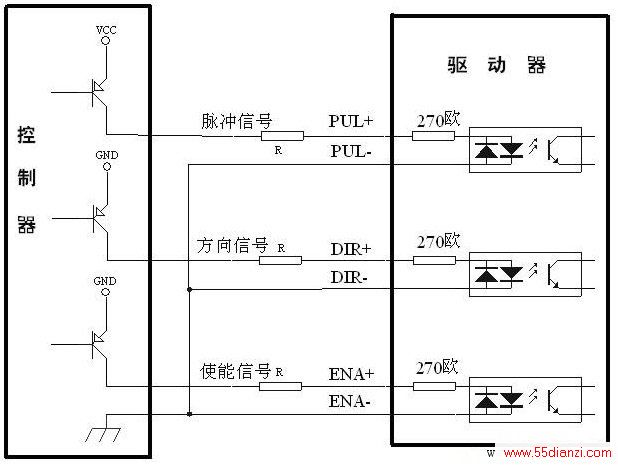

共阴极接法

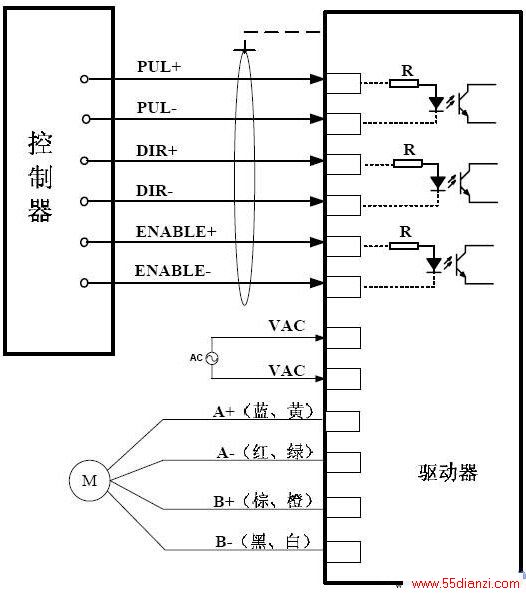

差分方式接法
2 4,6和8线电机接线方法
4线电机和6线电机高速度模式:输出电流设成等于或略小于电机额定电流值;
6线电机高力矩模式:输出电流设成电机额定电流的0.7倍;
8线电机并联接法:输出电流应设成电机单极性接法电流的1.4倍;
8线电机串联接法:输出电流应设成电机单极性接法电流的0.7倍。
