电机控制：步进电机设计注意事项

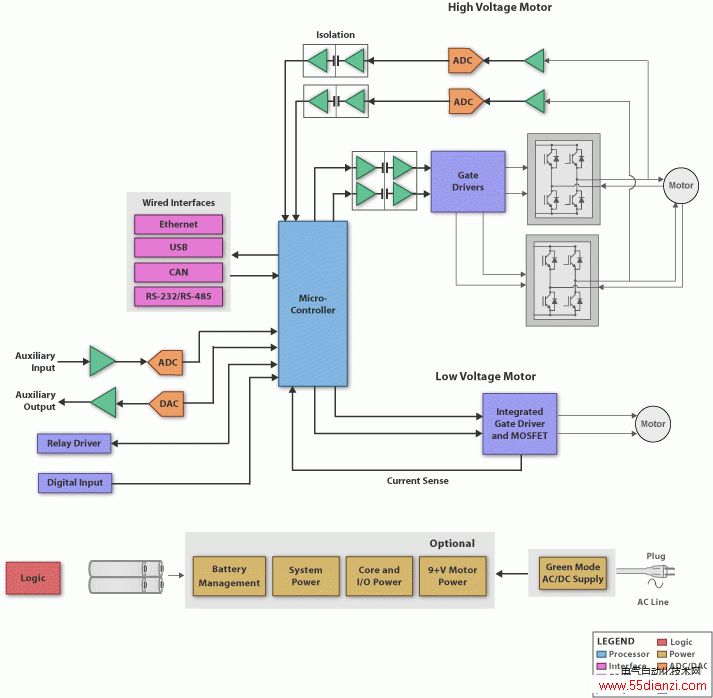

步进电机系统的方框图 (SBD)，它具有微处理器、闸极驱动器、隔离器件、工业接口和电源管理。   步进电机系统的方框图 (SBD)
设计注意事项   步进电机工作原理   步进电机安装有带永久磁性的转子，而定子至少具有两个绕线。当转子磁性与定子绕线保持一致时，将驱动第二个绕线。两个绕线交替开启和关闭，这将导致电机锁定在想要的步进位置。通过绕线的电流方向还可反向。   在带有两个定子绕线的步进电机中，有四个步进以 90° 隔开。根据向定子绕线提供的脉冲，可精确控制步进电机移动的步进。   步进电机的速度控制可通过向绕线提供脉冲频率实现，而旋转方向可通过反向脉冲序列进行更改。电机内部的极片有许多齿，有助于定位相对于定子的转子位置。一些步进电机的定子级也有齿。   根据使用的控制技术，可全步进、半步进或微步进控制步进电机。简单的方形脉冲可以控制处于全步进的电机，而先进控制技术（如脉宽调制 (PWM)）可用于微步进。   微处理器   基本 MSP430 MCU 与步进控制驱动器 IC（如 DRV8412）配合使用，能够以极低的成本提供全步进或高达 16 个微步进。更复杂的步进电机控制可通过 Stellaris® 或 C2000™ MCU 实现。板载外设（如 ADC 和 PWM）创建高度集成的解决方案，可满足步进电机的所有应用要求。   接口/连接   传统模拟 RS-232/RS-485 接口一直是电机控制应用的常见选择。展望未来，设计人员将在其产品中集成主流接口，如以太网、USB 和 CAN。   TI 致力于同时为传统和新兴工业接口提供解决方案。例如，TI 最近推出了全世界首款隔离式 CAN 收发器 ISO1050。
