逻辑输入通过NPN和PNP晶体管射极输出器输出端分别加到光隔离器U1和U2上。直流平衡是用电位器R2来调节的。射极输出器驱动一对互补的TMOS场效应管Q1和Q2的栅极。采用一个±12V的电源时；公共源极输出点的摆幅约为12V（峰一峰值）。

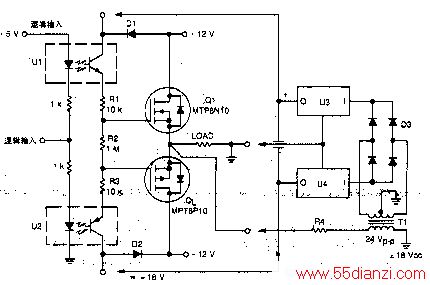

如图所示，只要增加一个±18V的升压电路，输出摆动可接近电源摆幅。这一电路把输出信号加到变压器T1。输出信号由二极管电桥D3整流，再经U3和U4稳压后，加到U1和U 2的集电极。当使用12V电源时，D1和D2为正向偏置，但在使用18V升压电路时，则为反向偏置。
