惠普Laserjet IIP激光二摄管驱动电路

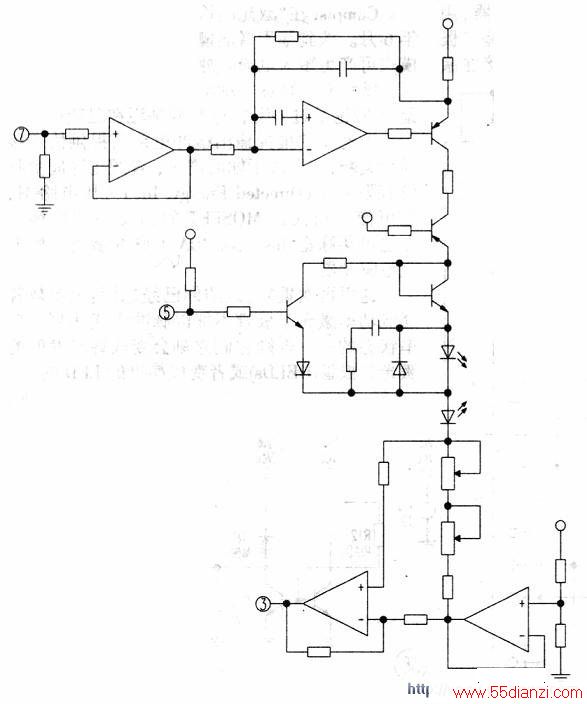

　　该电路使用7808、7805和两个电容器组成简单电源。电路如下图所示。
　　
　　这块板显而易见支持非常快的光束调制，并且有一完整对准装置。这二极管本身置于标准壳箱内，容易打开（4个螺丝，没有胶封或者弹簧垫)．因此，可见光二极管容易替换。两个调整反馈的微调器（一精调，一粗调）也置于板内。
　　　　
　　下面是此板各管脚引出线：
　　
　　1．+5VDC
　　
　　2．接地
　　
　　3．光敏二极管输出
　　
　　4．激光器驱动电平输入
　　
　　5．调制（有源低）
　　
　　6．接地
　　
　　7．+8VDC
　　
　　反馈环电路好像是l：1．因此引线3和4可以一同被短路。最初引线5是通过74LS08的一个触发门驱动的。
　　

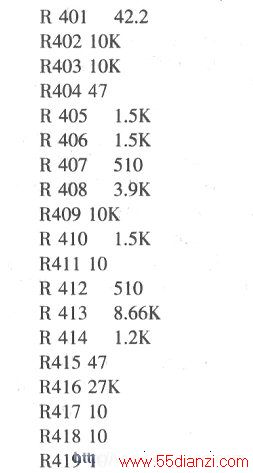

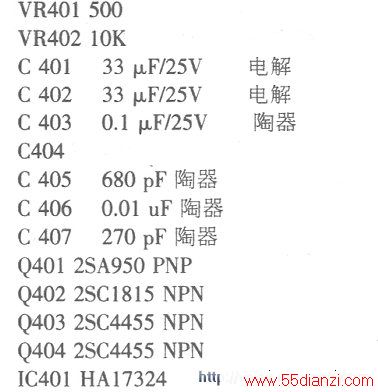

　　如果想要自己作板，以下是零件明细表：

　　工作波长大约800纳米，输出光功率约5mW．建议工作波长可为930纳米输出光功率50mW．但是此功率对这个时代的打印机好像高了。或许相同的驱动器已经具有更的高性能。
