用一个引脚控制两个继电器的驱动电路

　　独立地开、关两个负载，如继电器，通常需要微控器的两个I/O端口。两个端口让你控制该负载以便你能开关它们两者关或两者开，或一个开和另一个关。假如你不需要两个继电器同时开，只需要一个端口保持三态，即一个端口的高阻抗状态控制该继电器即可。

　　例如，使用后者方法控制一个电动机。电动机的旋转方向取决于选择的它的两个相位线的方向。

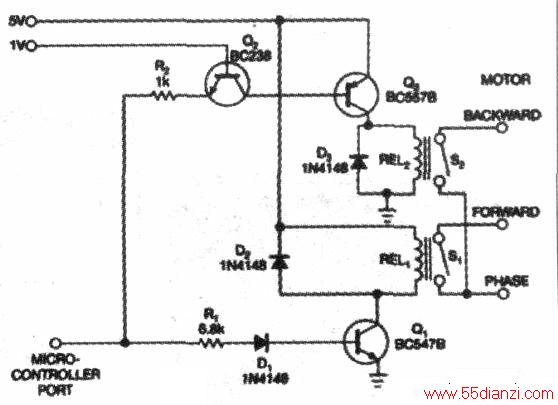

　　该装置可分别使用传统的机电继电器或SSRs（固态继电器），如两个继电器断开，电动机就关闭。若选用机电继电器，可使用上图所示的驱动器电路。将微控器脚设置为逻辑1导致Q1打开继电器RELI，电动机正向运转。将该脚设置为逻辑0，使02导通，从而使Q3导通。该动作闭合REL2的开关，并且导致电动机向相反的方向运转。假如微控器处于高阻抗状态，Q1、Q2和Q3不能传递电流，因为02的基极上的1V直流电压太低，达不到Ql和02加在Dl二极管压降的基极一发射极结的门限电压，两个继电器关闭，电动机随之关闭。图1电路中的1V直流电压，可由电源电压分压器或射极输出器获得。续流二极管D2和D3是防止继电器的线圈断开时，Q1和Q2的集电极过压。在该电路中，你能使用几乎任何小信号NPN和PNP晶体管。

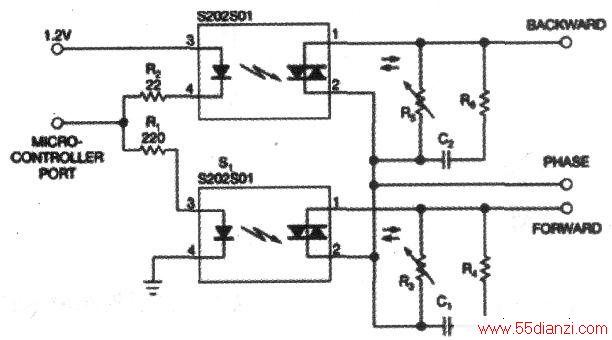

　　该电路若选用SSR（固体继电器），则更为简化。因为所有的微控器端口可直接驱动发光二极管（见下图）。逻辑1在S1提供给发光二极管，而逻辑0在S2提供给发光二极管，使相应的TRIAC（交流三极管）开关各自导通。假如该端口在高阻抗状态，没有电流能通过这些发光二极管流动，因为1.2V的直流电压在发光二极管的门限的总和以下。调压电阻R3、R5以及缓冲器电路Cl、R4、C2和R6可保护SSR。这些保护电路的数值取决于各自的负载。
