驱动大功率单向晶闸管电路

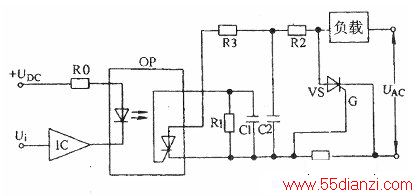

　　下图为驱动大功率单向晶闸管的电路，可用于半波控制。R4为触发电阻。当光控晶阑管(OP内)被触发导通后，取R2两端电压加到大功率晶闸管VS的门极和阴极之间，使VS触发导通。

　　图中，R3为限流电阻，用以限制OP内的光控晶闸管的通态电流，防止C2的放电电流损坏光控晶闸管。C2、R2组成阻容吸收电路，对光控晶闸管起保护作用。
