光控双向晶闸管耦合器纯电阻负载电路

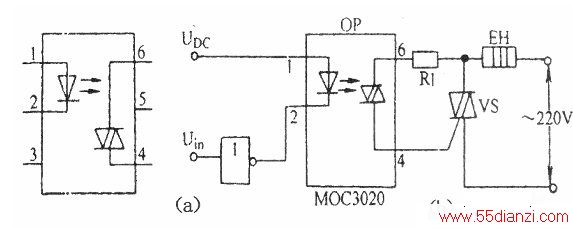

　　下图(a)所示光电耦合器，其输出端为一只光控双向晶闸管。当输入端的红外发光二极管获电发出红外光时，光控双向晶闸管导通，这样便达到了控制负载接入交流220V回路之目的。此种OP的红外发射管的工作电流为10mA。

　　下图(b)为这种OP在纯电阻负载电路中的应用实例。Rl可按R1min=Uin/1.2A确定，其中1.2A为双向晶闸管vs的额定电流。当电网电压为220V时，Uin=根号2×220V=308V，则R1min=250Ω。纯电阻负载EH是白炽灯或发热器件（如电炉）。vs可根据EH的大小适当择用。

　　OP可选用MOC3020～MOC3023。
