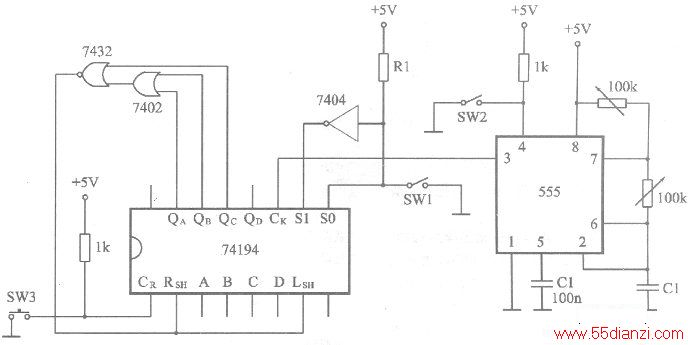

图1所示的是由移位寄存器和时钟源组成的步进电机驱动电路，图1中74194即74LS194，这是一种四位双向移位寄存器，7402是四2输入（内置四个完全相同的具有2个输入端）的或非门电路DM7402，7432则为四2输入或门电路74LS32，7404就是六反相器DM7404（该电路只使用了其中的一个反相电路），555为最常用的时基电路。通过开关SW1的闭合和断开可以改变步进电机的转动方向。该步进电机驱动电路最突出的特点就是抗干扰能力强。

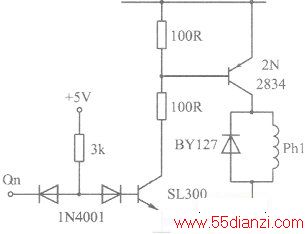

74194的QA、QB、QC、QD输出端可与四个如下图所示的功率放大电路的输入端相连，从而控制步进电机。

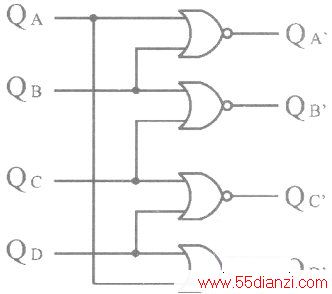

如果把74194的QA、QB、Qc、QD输出信号送入如下图电路处理后，再与四个如图2所示的电路相连，就组成了一个两相步进电机驱动电路。
