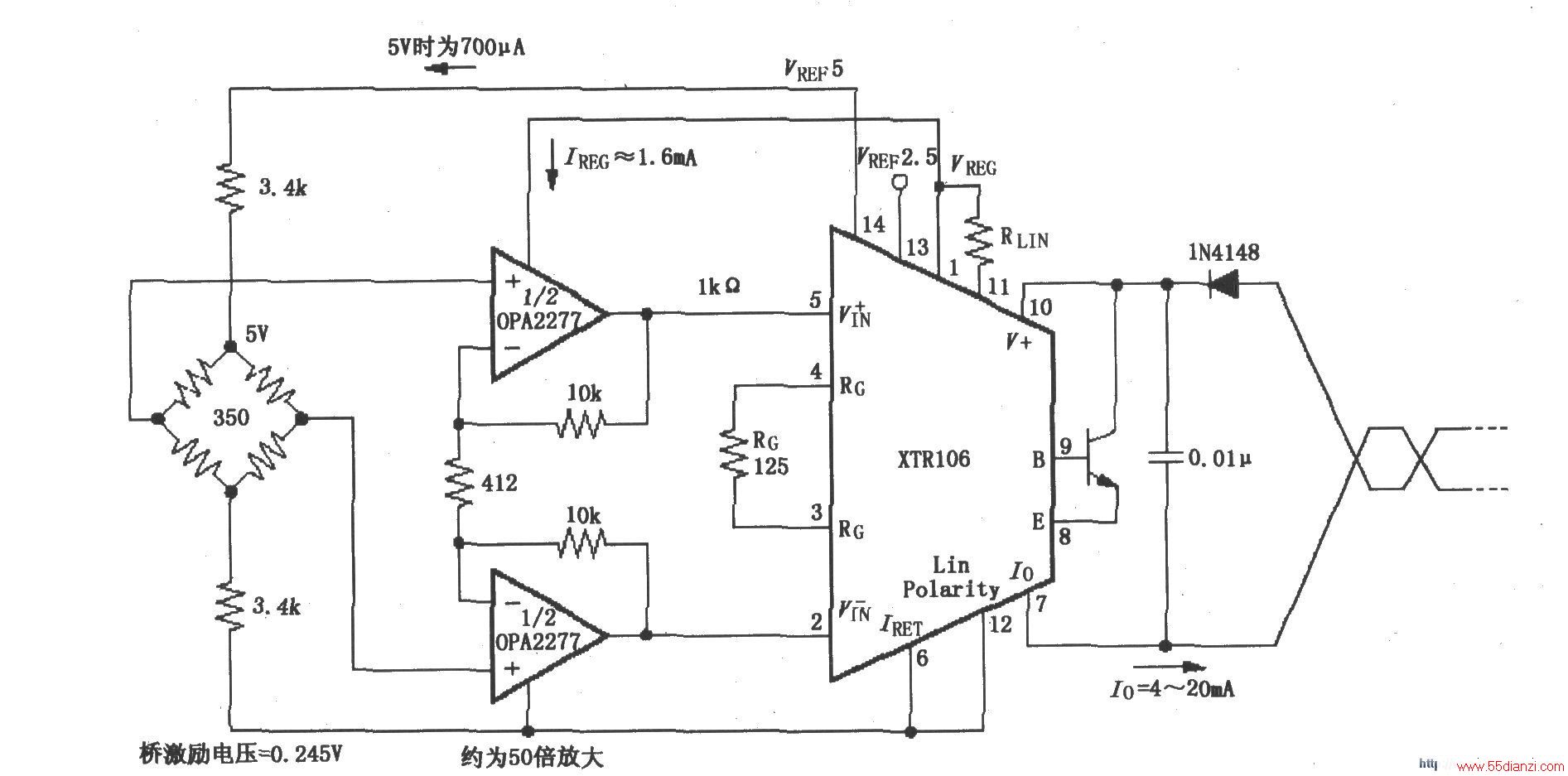

如图所示，XTR106内部有两个电压源(2.5V和5V)可提供激励，因此可适应范围很宽的电桥值，无需附加电路即可在低于1kΩ的电桥阻值下工作。XTR106用于低阻电桥时，在电桥两端串联电阻(3.4kΩ)以限制激励电流(<2.5mA)。采用双运放OPA2277构成放大器作为前置放大器，可补偿电桥输出的减小，同时降低失调电压和漂移。图中为校正正桥非线性，ITOTAL=0.7mA 1.6mA≤2.5mA。
