电容降压LED驱动电路

 　

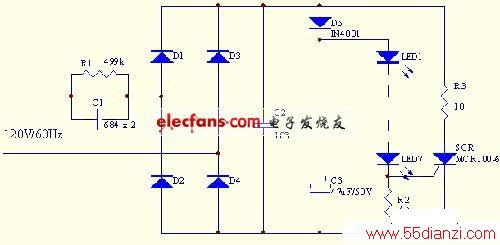

　　在图 二 电路中﹐可控硅SCR及R3组成保护电路﹐当流过LED的电流大于设定值时﹐SCR导通一定的角度﹐从而对电路电流进行分流﹐使LED工作于恒流状态﹐从而避免LED因瞬间高压而损坏。

　　

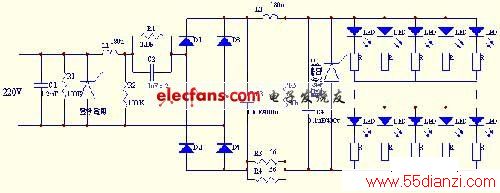

　　在图三电路中﹐C1﹑R1﹑压敏电阻﹑L1﹑R2组成电源初级滤波电路﹐能将输入瞬间高压滤除﹐C2﹑R2组成降压电路﹐C3﹑C4﹑L2﹑及压敏电阻组成整流后的滤波电路。此电路采用双重滤波电路﹐能有效地保护LED不被瞬间高压击穿损坏。

　　

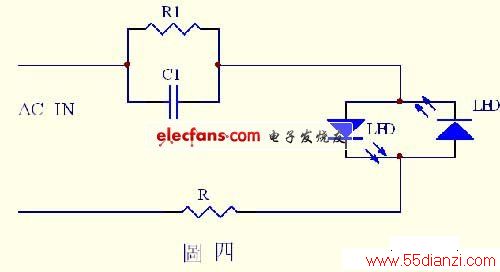

　　图四 是一个最简单的电容降压应用电路﹐电路中利用两只反并联的LED对降压后的交流电压进行整流﹐可以广泛应用于夜光灯﹑按钮指示灯﹐要求不高的位置指示灯等场合。

www.55dianzi.com下列电路图为其它形式的电容降压驱动电路﹐供设计时参考﹕

　　

　　在图 二 电路中﹐可控硅SCR及R3组成保护电路﹐当流过LED的电流大于设定值时﹐SCR导通一定的角度﹐从而对电路电流进行分流﹐使LED工作于恒流状态﹐从而避免LED因瞬间高压而损坏。

　　

　　在图三电路中﹐C1﹑R1﹑压敏电阻﹑L1﹑R2组成电源初级滤波电路﹐能将输入瞬间高压滤除﹐C2﹑R2组成降压电路﹐C3﹑C4﹑L2﹑及压敏电阻组成整流后的滤波电路。此电路采用双重滤波电路﹐能有效地保护LED不被瞬间高压击穿损坏。

　　

　　图四 是一个最简单的电容降压应用电路﹐电路中利用两只反并联的LED对降压后的交流电压进行整流﹐可以广泛应用于夜光灯﹑按钮指示灯﹐要求不高的位置指示灯等场合。
