大功率LED简单驱动

大功率LED简单驱动

点击数:7561 次   录入时间:03-04 11:43:36   整理:http://www.55dianzi.com   驱动电路及控制电路

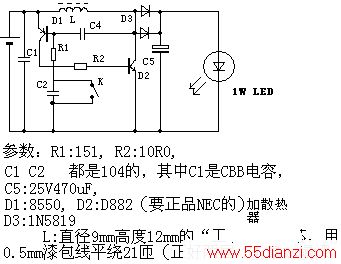

      那个C4电容是473的独石电容!!  D3指的是两支1N5819并联!!!
高功率LED简易驱动,就是那个高功率白灯上用的,只不过我用的是3W的led!电路输入1.2V (高容量NI-MH电池)电流大约1.4至

      1.8A效率不是很高,大约70%,如果把那只150欧的电阻换成200欧的,输入电流降为1.0至1.3A 。那只D882上需要加装一片面积大约为3平方厘米的小铜片用来散热,我是把D882的头部用斜口钳钳掉(减小体积),然后直接焊在铜片上了(类似SMD)。
