自动拉合窗帘控制电路

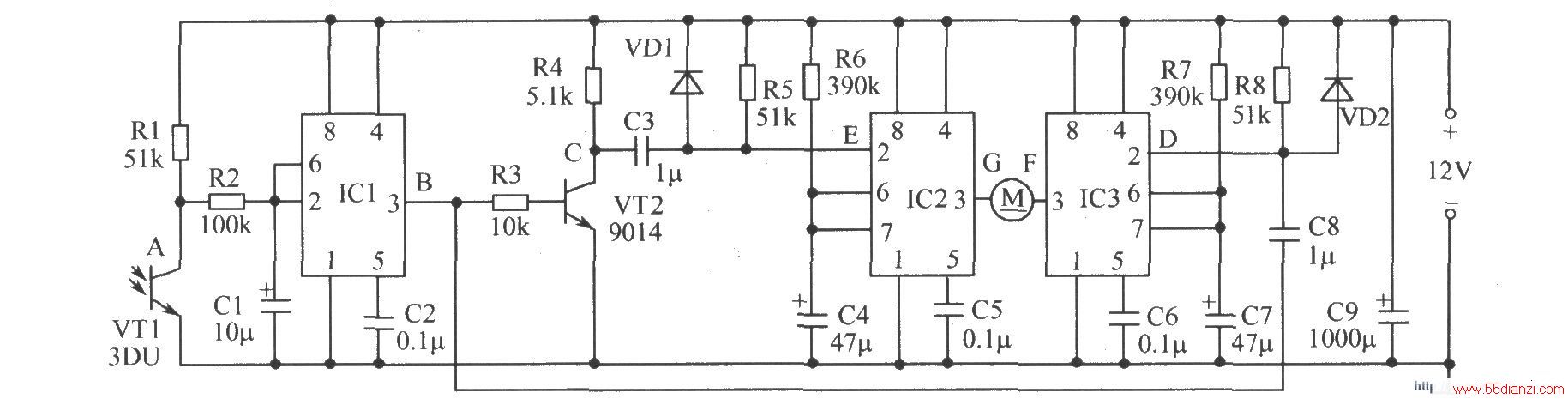

    如图所示是一个光控窗帘控制电路,天黑了,窗帘自动拉合,天亮了,窗帘自动拉开,完全省去了人工操作,定会给你的生活带来方便和情趣。

     元器件选择:IC1~IC3选用NE555时基集成电路。VT1为3DU型光敏三极管,VT2为9014等NPN型硅管。VD1、VD2可用4001或2CP系列二极管。电机M选用工作电压12V、工作电流≤150mA的微型直流电机。阻容元件如图所示。
