用M1348构成的三基色LED灯驱动电路

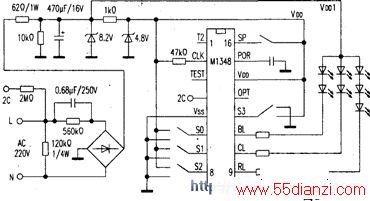

　　M1348共有6种系列，可设置多达11种起始地址码，实现15种LED闪烁图案变化（见表2所列）。M1348内含时钟振荡器，为上电工作模式，SP引脚端接VDD或悬空可选择两种闪烁速度。图5为电路原理图。

序号 型号 功能简介 1 M1348A 11种起始地址,七彩渐明渐暗+红色渐明渐暗 2 M1348B 6种起始地址,同步同色顺序跳闪+同步同色跳闪+6色渐明渐暗 3 M1348C 6种起始地址,6色渐明渐暗(飘)+6色同步渐明渐暗 4 M1348D 6种起始地址同步,6色跳闪+同步同色跳闪+6色渐明渐暗 5 M1348E 7种起始地址,七彩渐明渐暗(快速) 6 M1348F 1种起始地址,RGB粜闪+RG,GB,BR跳闪+七彩渐明渐暗
