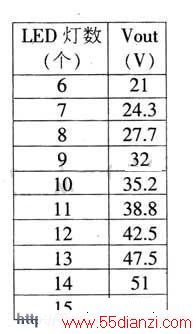

LED驱动器ZD1680的输入电压为7V~12V.根据所驱动LED的数量,自动调整合适的输出电压,附表列出了LED个数与输出电压Vout的关系。
ZD1680有6个驱动端子,对应有6个“允许输入”端。因而可以分别控制各个驱动端子。另外还设有短路/开路报警输出端,可利用此端信号监视LED的驱动状况。

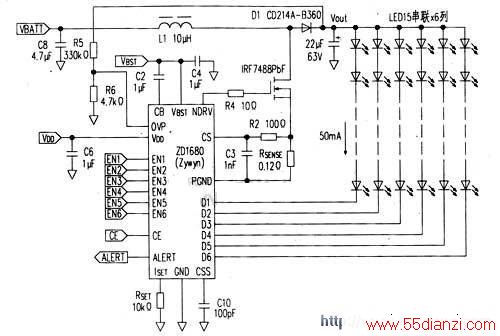

ZD1680驱动小功率LED的电路见上图。当取样电阻Rsense为0.12Ω时,驱动功率为10W,可驱动功率为0.1W的LEDl00只;当Rsense为O.6Ω时,驱动功率为15W.可驱动功率为1w的LEDl5只。

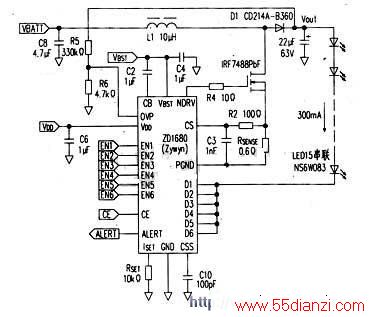

下图是驱动15只功率LED的电路,VBATT为7V~12V,VDD为5V,驱动器的EN和CE脚与VDD相接。此时,根据产品说明书推荐的公式,驱动电压Vout=0.5(R5+R6)/R6,R5=120k1),R6=1kΩ,故计算值Vout=60.5V。不过,实际测量值如附表所示,与计算值略有误差。
驱动电流ILEO=500/Rset,式中的“500”是产品说明书推荐的数字。在Rset取10kΩ时。计算值500/10kΩ=50mA,即每个驱动端可输出50mA电流,若将6个驱动端短路,就应有300mA电流,但实测只有180mA。可见推荐的系数“500”并不可靠。依靠实测值推算出的系数为290,即ILED=290/Rset。计算出一个驱动端输出50mA,Rset取值为5.8kΩ。
