(1) 用以下方法改进波形质量：
选用高品质的电容；对运放的电源进行去耦设计；对震荡器的输出信号进行滤波处理。
(2) 我曾经在铃流源电路中用到一种带有AGC 电路的文氏电桥振荡器，用来产生25Hz 的正弦波，如图所示。
图中使用二极管限幅代替非线性反馈元件，二极管通过对输出电压形成一个软限幅来降低失真。文氏电桥或低失真的特性要求有个辅助电路来调节增益，辅助电路包括从在反馈环路内插入的一个非线性元件，到由外部元件构成的自动增益控制（AGC）回路。通过D1 对正弦波的负半周取样，且所取样存于C1 中，选择R1和R2，必须使Q1 的偏置定在中心处，使得输出电压为期望值时，（RG+RQ1）=RF/2。当输出电压升高时，Q1 增大电阻，从而使增益降低。在上图所示的振荡器中，给运算放大器的正输入端施加0.833V 电源，使输出的静态电压处在中心位置处（VCC/2=2.5V），这里Q1 多数用的是小信号的MOSFET 2N7000（N 沟道，60V，7.5 欧），D1 则选用1N4148。以上供你参考。
(3)

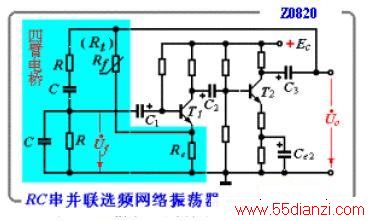

为克服RC 移相振荡器的缺点，常采用RC 串并联电路作为选频反馈网络的正弦振荡电路，也称为文氏电桥振荡电路，如图Z0820 所示。它由两级共射电路构成的同相放大器和RC 串并联反馈网络组成。由于φA= 0，这就要求RC 串并联反馈网络对某一频率的相移φF＝2nπ，才能满足振荡的相位平衡条件。下面分析RC 串并联网络的选频特性，再介绍其它有关元件的作用。

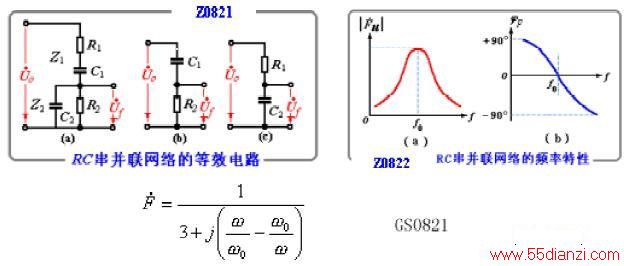

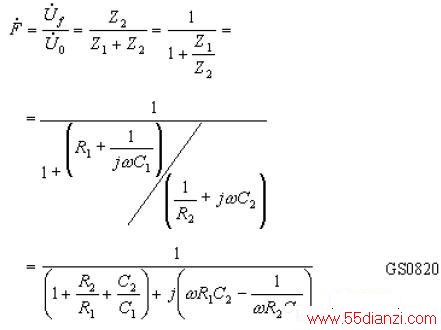

图Z0820 中RC 串并联网络在低、高频时的等效电路如图Z0821 所示。这是因为在频率比较低的情况下，（1/ωC）>R，而频率较高的情况下，则（1/ωC）<R，前者等效于一节超前型移相电路，后者等效于一节滞后型移相电路。显然频率从低到高连续变化，相移从+90°到-90°连续变化，其中必存在一个中间频率f0，使RC串并联网络的相移为零。于是满足相位平衡条件。对此，可进一步作定量分析，由图Z0821（a）得：
为调节频率方便，通常取R1 = R2 = R，C1 = C2 = C，如果令ω0＝1/ RC，则上式简化为：

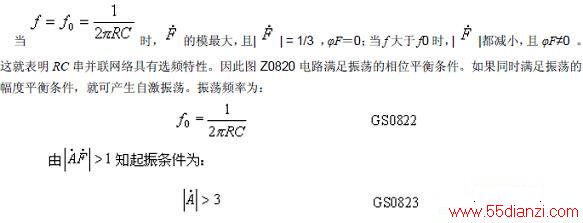

可见，RC 串并联反馈网络的反馈系数是频率的函数。由式GS0821 可画出的幅频和相频特性，如图Z0822所示。由图可以看出：
一般两级阻容耦合放大器的电压增益Au 远大于3，如果利用晶体管的非线性兼作稳幅环节，放大器件的工作范围将超出线性区，使振荡波形产生严重失真。为了改善振荡波形，实用电路中常引进负反馈作稳幅环节。
图Z0820 中电阻Rf 和Re 引入电压串联深度负反馈。这不仅使波形改善、稳定性提高，还使电路的输入电阻增加和输出电阻减小，同时减小了放大电路对选频网络的影响，增强了振荡电路的负载能力。通常Rf 用负温度系数的热敏电阻（Rt）代替，能自动稳定增益。假如某原因使振荡输出Uo 增大，Rf 上的电流增大而温度升高，阻值Rf 减小，使负反馈增强，放大器的增益下降，从而起到稳幅的作用。
从图Z0820 可以看出，RC 串并联网络和Rf、Re，正好组成四臂电桥，放大电路输入端和输出端分别接到电桥的两对角线上，因此称为文氏电桥振荡器。
目前广泛采用集成运算放大器代替图Z0820 中的两级放大电路来构成RC 桥式振荡器。图Z0823 是它的基本电路。
文氏电桥振荡器的优点是：不仅振荡较稳定，波形良好，而且振荡频率在较宽的范围内能方便地连续调节。
