检测电源过压并、捕捉尖脉冲的比较器电路

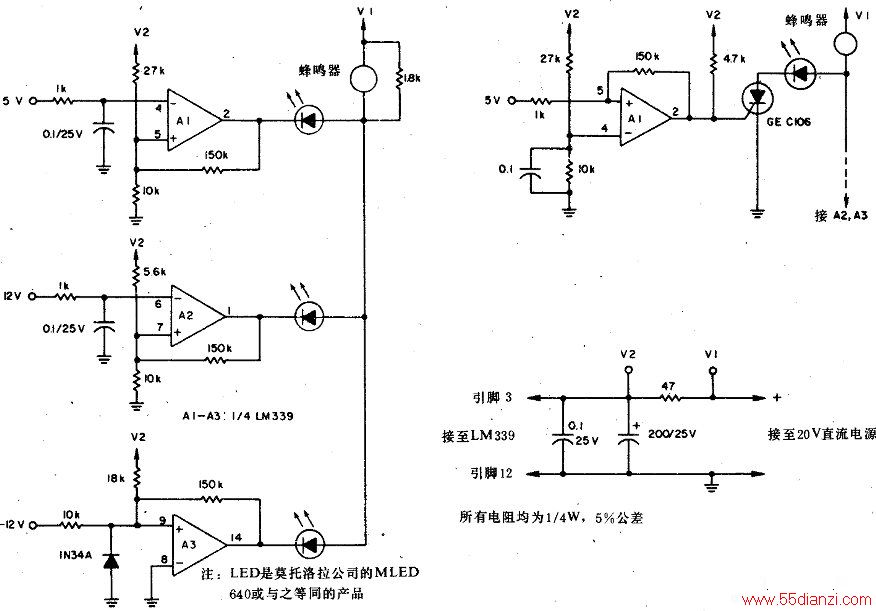

　　(A)为了在瞬态过压消失时保持报警状态，要在比较器电路上增加一个可控硅整流器。为使可控硅整流器工作，加到比较器输入端的电压要倒相。(B)三倍电压监视电路检测瞬态电源过压。如果在5V、12V和-12V三个输入端短暂出现过大的电压，则该电路的LED发亮，蜂鸣器发出嘟嘟声，发声时间与过压的持续时间相同。

本文关键字：电源  检测  运算放大器，单元电路 - 运算放大器
