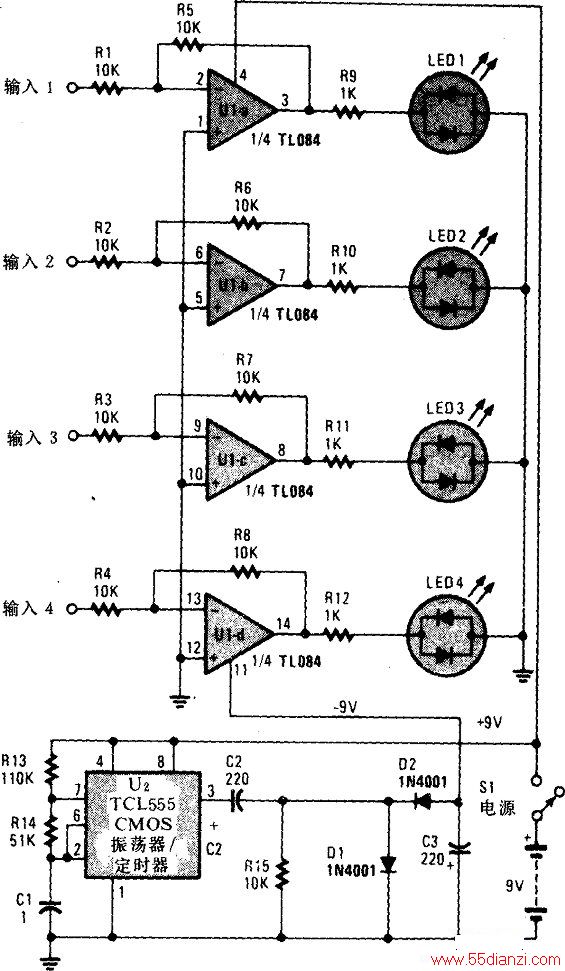

这一监测电路由4个三色发光二极管和4个运算放大器组成。4个运算放大器均配置成增益为1的倒相放大器，驱动4个发光二极管。每个发光二极管连接入电路中，能在运算放大器的输入端为高电平时发红光，在该输入端为低电平时发绿光。当这一输入端与某→电路断开时，当它处于地电位时，当它与一个处于高阻抗状态的三态输出端连接时，发光二极管都不发光。每个输入端都有10 kΩ的阻抗，从而防止该监测电路给通信线路加载。运算放大器既需要正的电源电压，又需要负的电源电压，以便适当地驱动发光二极管。这两种电源电压均由一个gV电池供给。电池直接提供正的电源。负电源是通过一个配置成不稳定振荡器的CMOS555振荡器／定时器来提供的。这种不稳定振荡器用来驱动一个标准的二极管／电容器倍压器。当555与监测电路连接时，输出电压不是18V(2×9)，而是由于加载而略低于gV。这一电路在所有发光二极管不发光时吸收大约16mA；在所有4个发光二极管发光时吸收20～30mA，视有多少发光二极管处于高电位和有多少发光二极管处于低电位而定。使用CMOS运算放大器能大大减少静态电流消耗。
