以10DB为单位步进的40~90DB增益可编程放大器

     电路的功能

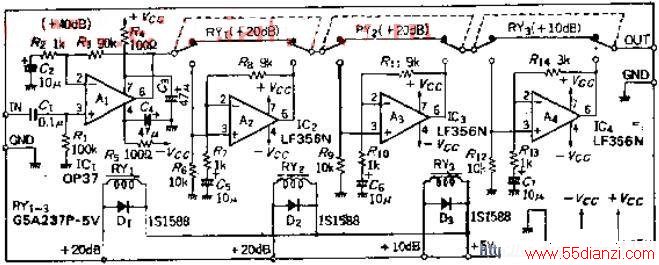

　　当用OP放大器进行高倍数AC放大时，若改变反馈电路的分压比，使放大倍数改变，频率特性也会大幅度地改变。本电路设有40、20、20、10DB增益固定的放大器，通过继电器选用这些放大器，可使最大增益达90DB。本电路适用于微小信号的放大，或作为锁定放大器的前置放大电路。

　　电路工作原理

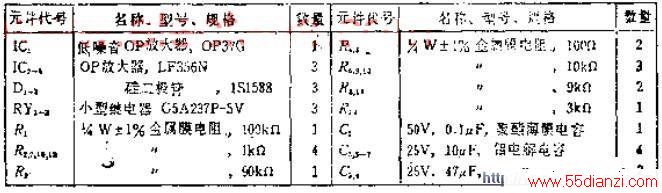

　　虽然各放大器的基本电路都是同相AC放大器，没什么特殊的改变，但是为了选定正确的放大倍数，电路中采用了E系列电阻所没有的9K阻值。输入放大器A1选用了OP37，为了除去电源线路中的宽带噪声，电路中增加了由R4，C3和R5，C4构成的滤波器。A1~A3虽然可以采用通用OP放大器，但转换速度应在10V/US以上。

　　为了不加大直流失调电压，各放大级均采用10UF的电容器，使直流放大倍数为1。
