单门限电压比较电路

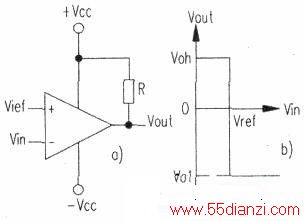

　　下图a是一个基本的单门限电压比较器，图中R是上拉电阻。在“+”输入端（同相输入端）接一个参考电压Vref(有时也称阈值电压)，在“-”输入端（反向输入端）连接输入信号，即待比较电压Vin。当输入电压低于基准电压时，输出为高电平Voh，反之则输出低电平Vol。

　　其传输特性见下图b。

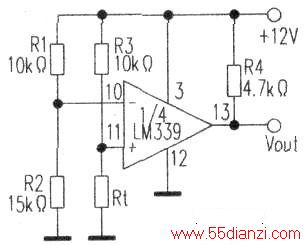

　　单门限电压比较器的一个具体应用实例见下图，这个电路被用于一种仪器的过热检测。LM339内含四个电压比较器，属于集电极开路输出型，这里选用其中的一个比较器。电路采用12V单电源。在“-”输入端⑩脚加一个固定的基准电压Vref，这个电压由电阻Rl和R2分压决定，其值为Vref=R2/(R1+R2)×12V；“+”输入端(11)脚连接一个负温热敏电阻NTCRt，该脚电压由R3和Rt分压确定。Rt的阻值随温度变化，温度升高时，阻值减小，⑩脚电压降低，当温度达到设定值时，(11)脚电压低于⑩脚，比较器输出端(13)脚由高电平转换为低电平．这种电平转换可用于报警或保护。
