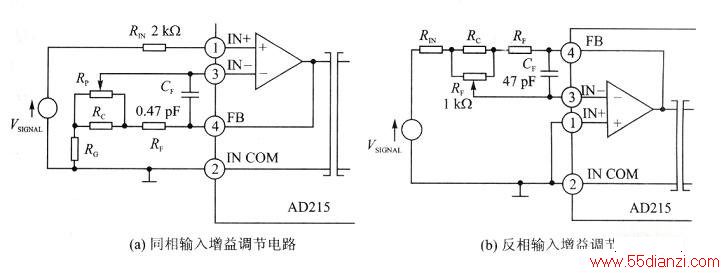

AD215的输入增益调节电路如下图所示。同相输入增益调节电路的调节电阻(RP≈1kΩ)Rc≈0.02×(RG×RF)/(RG+RF)。反相输入增益调节电路的调节电阻Rx=(RINXRH)/(RIN+RF),Rc=0.02×RIN,RF<10kΩ,CF=47pF。
