用INA102组成的精密电桥隔离测量放大电路

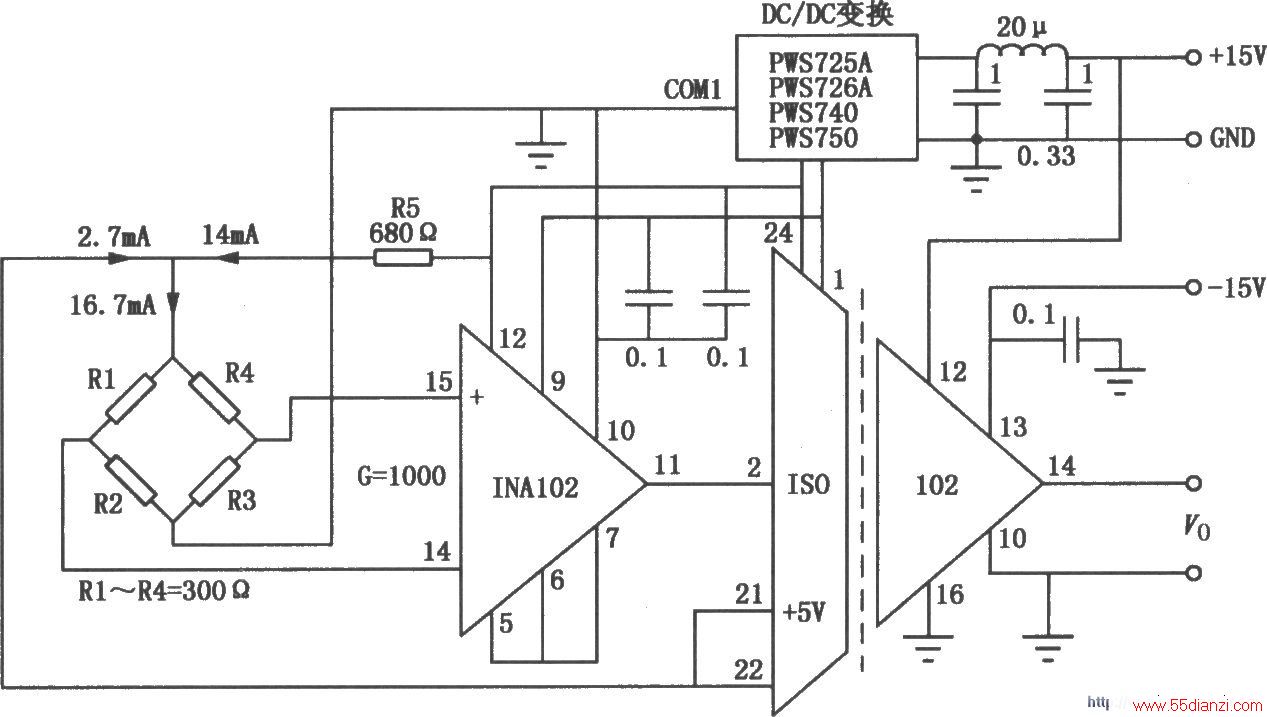

由ISO102与低噪声低功耗INA102组成的电桥测量隔离放大电路广泛用于工业过程控制，如图所示。ISO102是电容耦合式缓冲隔离放大电路，INA102的增益定为1000，主要放大300Ω电桥信号。电桥的供电由两部分完成：一部分是由电源端(INA102的12脚)通过680Ω电阻提供l4mA电流；另一部分由ISO102的 5V基准激励，提供2.7mA电流。二者之和为16.7mA，对电桥供电。电桥的变化信号直接输入到INA102的差分输入端。实现电桥信号与输出电压Uo的隔离放大。整个测量电路的电源由PWS725A或PWS726A等DC／DC变换器件提供，实现所隔离的部分不共地、不共电源。该电路直接用来精确测量压力、重量和应变等物理量。
