用INA102构成的差动输入、差动输出放大电路

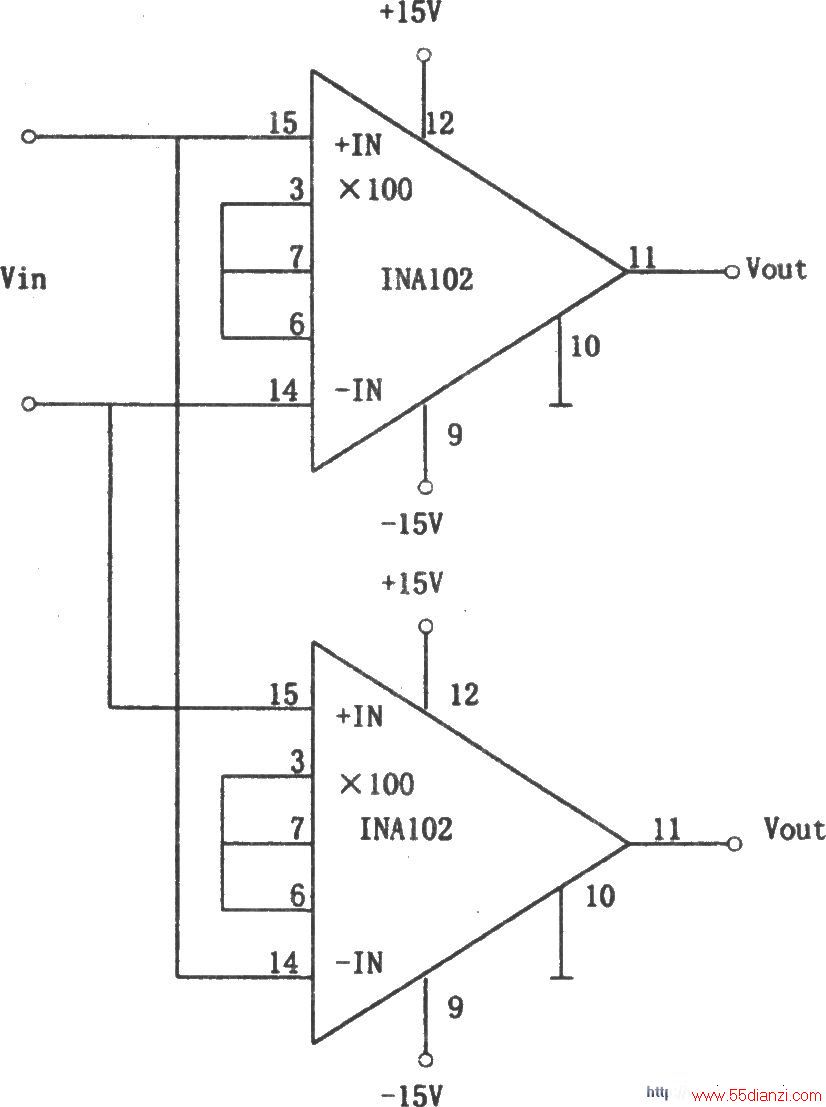

如图所示为差动输入、差动输出放大电路。在某些应用场合，信号源和输出电压都不允许接地，此时应采用差动输入和差动输出方式，这种电路可用INA102和INA105构成。如图所示电路为采用两片INA102组成的这类放大电路，它不需要外接元件，每个INA102的电压放大倍数的数值均为l00，但相位不同(电压放大倍数为一正一负)，总的电压放大倍数为200，总输出电压为：Vo=200Vi。
