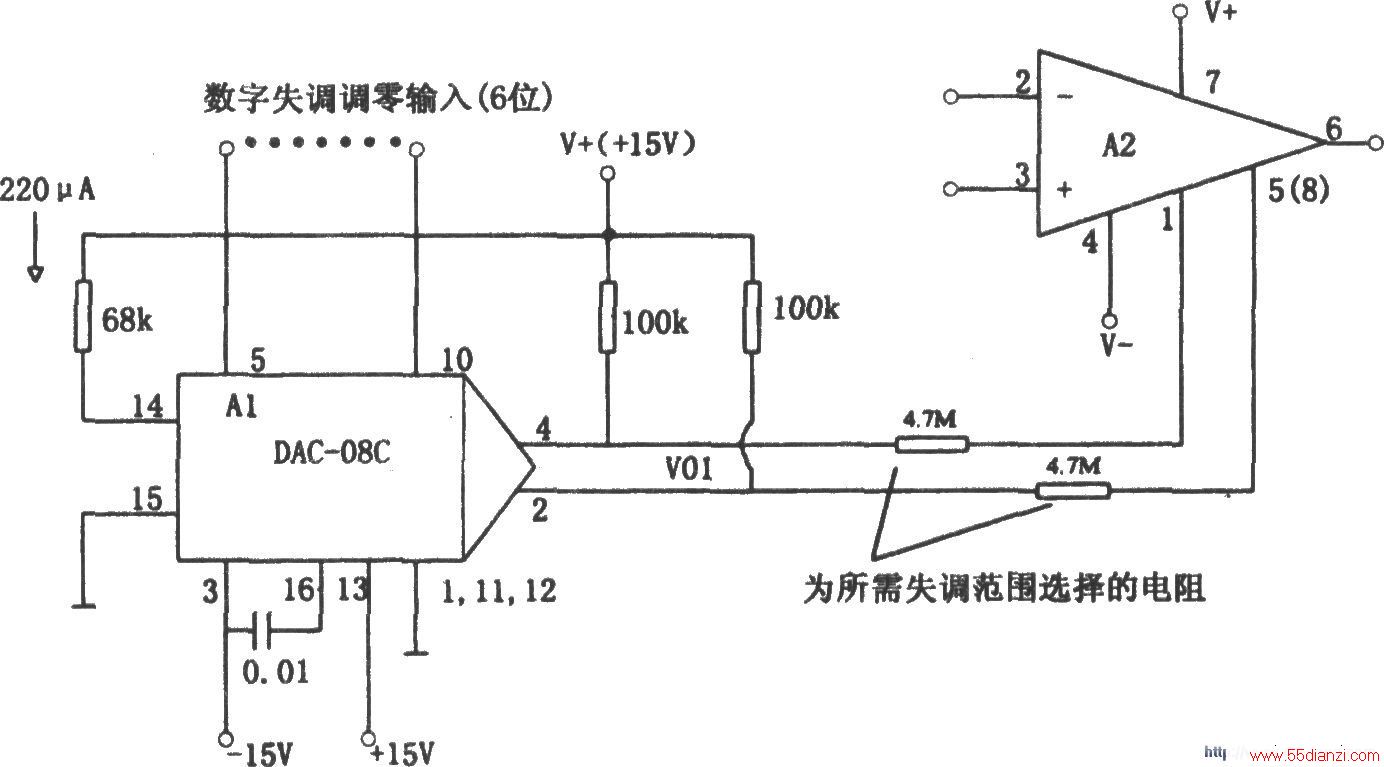

如图所示为通用数控失调调整电路,失调变化采用数字控制。集成芯片DAC-08C作为6位D/A转换器使用,②、④脚为输出端,外接两个l00kΩ的电阻。这两个电阻相当于负载电阻,在其上产生输出电压Vo1。输出电压Vo1。经两个4.7MΩ的大电阻转换成A2的失调调整电流,两个4.7MΩ的电阻是依据需要调整失调的范围而定的。这个电路对大的电路系统很有用,因为事实上任何失调电压都可以存储在存贮器里,需要的时候再加到放大器上。
