运放差模电压击穿输入级的保护措施(一)

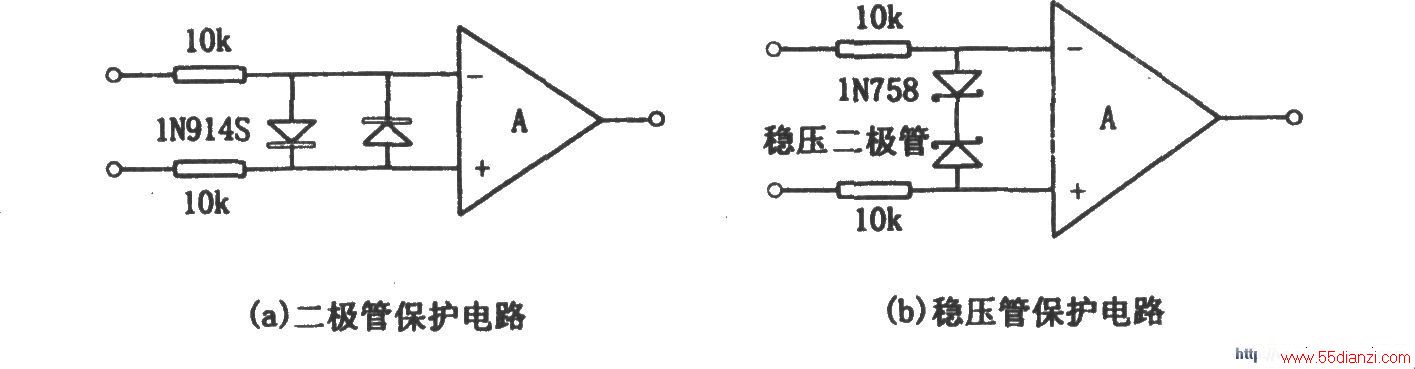

未加内部保护措施的过压保护电路如图(a)、(b)所示，图(a)为二极管保护电路，图(b)为稳压管保护电路。在具体应用时，选取其中之一就足够了。图中的电阻为限流钳位电阻．其数值高达10kΩ也不会使失调电压降低。在实际应用中．电阻的输入端可能是信号输入端，通常情况下，为提高直流精度，希望每个输入端口支路都接入相等的电阻。在有些情况下。只要输入电阻和反馈电阻能够实现限制钳位二极管的电流，就可省略一个或两个电阻。
