由ISO120与PWS740构成的八通道隔离式0～20mA电流环电路

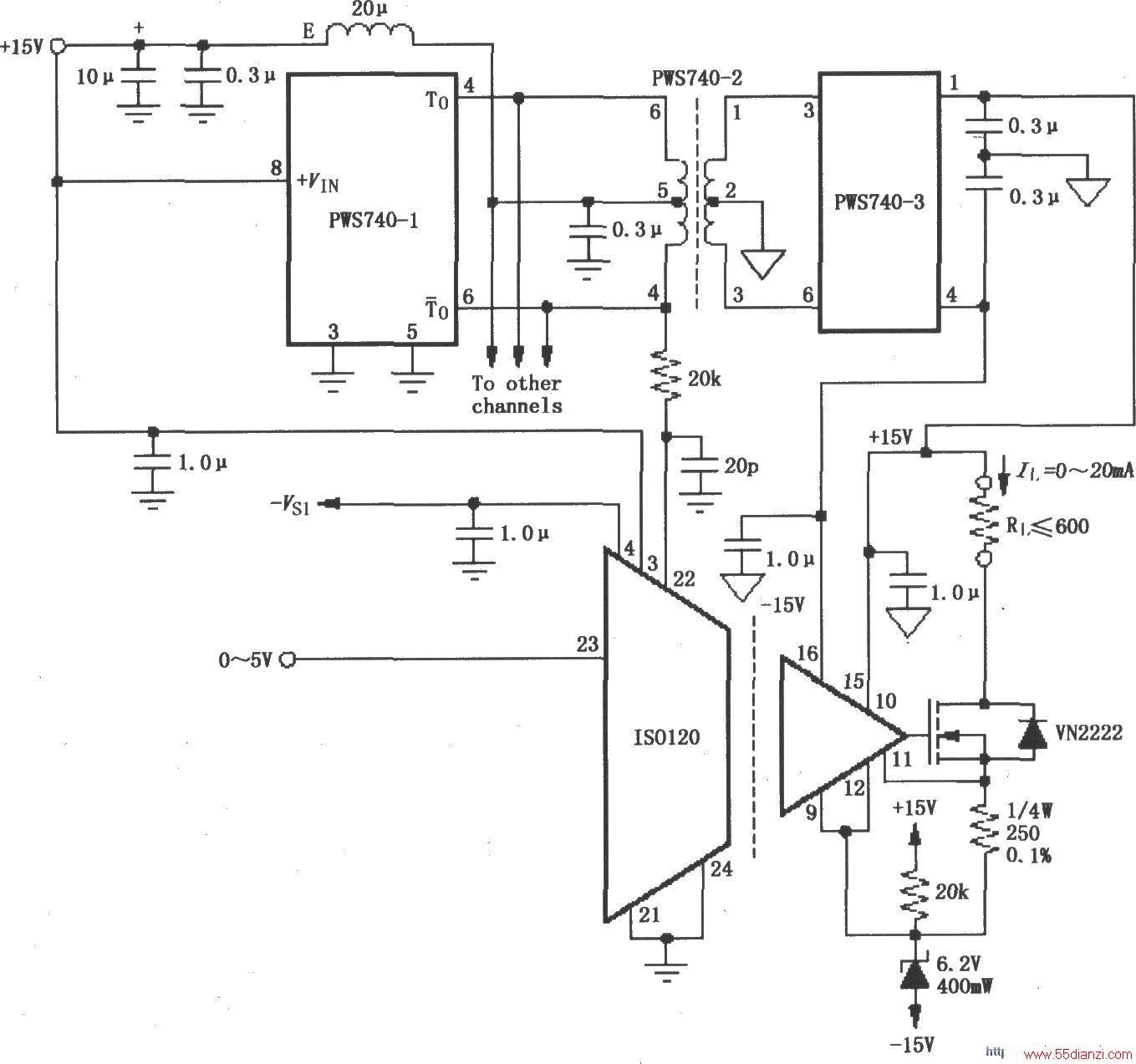

如图所示为由ISO120与PWS740构成的八通道隔离式0～20mA电流环电路。图中只画出了一个通道，电路将输入的0～5V电压转换为电流输出，由VN2222管驱动产生0～20mA电流，加到负载RL。因为采用隔离放大器ISO120与隔离电源PWS740配合，把信号输入端的信号、电源和地与输出端的信号、电源和地完全隔离开来，所以该电路的抗干扰性能极好。
