增益为-10和 11的精密放大器(INA106)

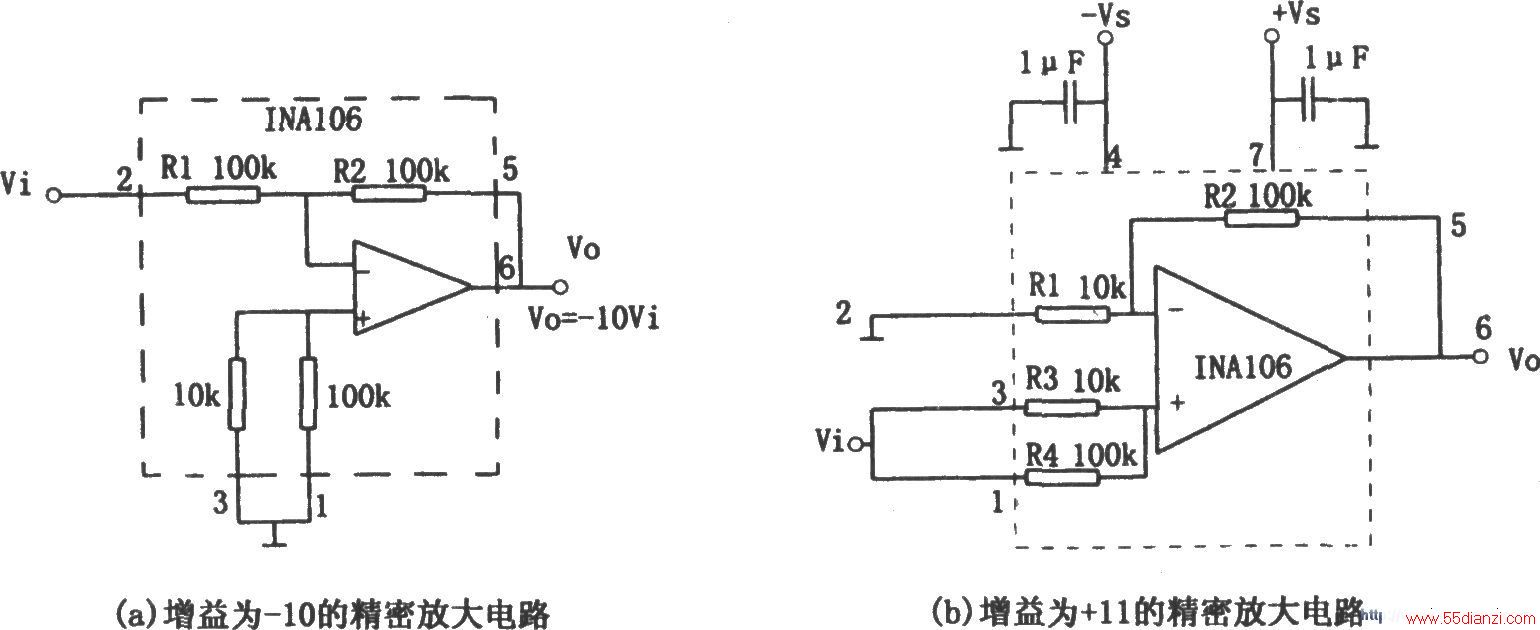

如图所示是增益为-10和 11的精密放大器(INA106)。图(a)给出了增益为-10的精密放大器的电路图，虚线框内为INA106的内部结构图。该电路的主要优点就是无须外加电阻，且运放精度极高。在电路图中，正、负电源引脚4、7需外接两个1μF的去耦电容，去耦电容的连接点应尽量靠近集成芯片的相应引脚。增益为 11的精密同相放大器的电路示于图(b)。该放大电路具有输入阻抗高、电压放大倍数的 精度极高等特点。其电压放大倍数由下式决定：

Av=(1 R2／R1)=(1 100／10)=1l

上述两个电路的增益误差最大值约为0.01％，最大的非线性误差约为0.001％，增益漂移约为2×10-6／℃。
