TC9153是东芝公司推出的CMOS高保真音量控制专用集成电路。该电路的特点是功耗低，电流约为1～3mA。失真小，THD≤0.005%。音量衰减范围为0～-60dB，每2dB为一步。以按键控制音量，一改传统电位器使用寿命不长、噪声大等缺点。

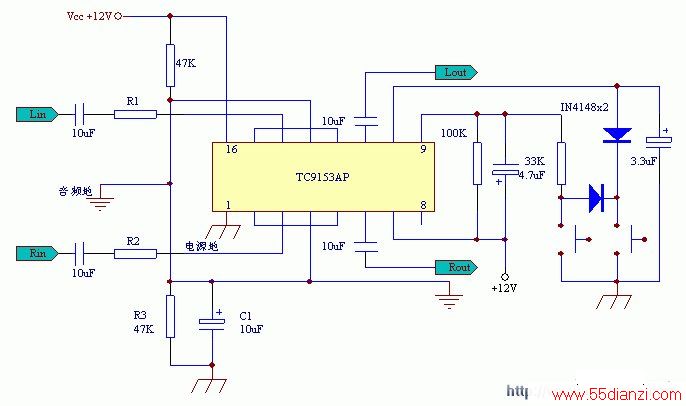

电路如上图所示，前级信号从(3)、(14)脚输入，控制后的音量从(6)、(11)脚输出。AN1、AN2分别为音量增减控制，每按动一次变化2dB。制作好后最好将整个电路屏蔽，以防噪声干扰
注：此电路图中
A、芯片 2、5、12、15 脚不应接地
B、47K电阻应该为小于33K的电阻，因为Rs不小于3倍Rx
