变压器倒相电路工作原理及应用

　　1、原理
　　
　　变压器倒相电路原理如下图所示。倒相变压器B有一个初级绕组和一个带中心抽头的次级绕组。

　　将单边放大音频信号从初级绕组IN端输入，在次级绕组Tl、T2端得到两个大小相等、相位相反的信号，分别加到两个推挽管的栅极，推动两只功放管输出音频功率。

　　2．应用举例
　　

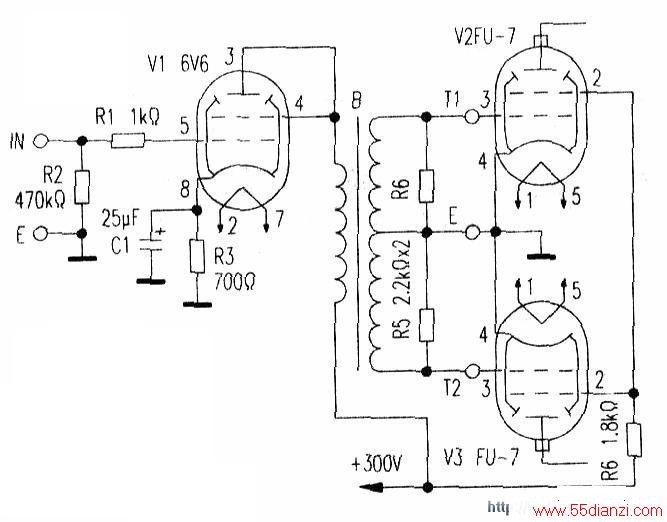

　　下图是502型扩音机的推动及倒相电路。信号从IN端输入送至推动管Vl (6V6)栅极(5)脚，经Vl放大后从屏极(3)脚输出，经推动变压器B耦合倒相后，从Tl、T2端两个大小相等，相位桐反的激励信号送至功放管V2、V3栅极，推动功率管V2、V3工作。

　　Vl接成三极管电路，有利于降低内阻，减少噪声。Rl为防振电阻。

　　R4、R5具有将频带展宽的作用，使音色更圆润。R6为V2、V3帘栅极电阻，由于两管帘栅极上的音频电压大小相等，相位相反，彼此抵消，敞未接退耦电容。

　　3．变压器倒相电路的优缺点
　　
　　变压器倒相电路的优点是简单，缺点是笨重、造价高。

　　4、变压器倒相电压比的选择
　　
　　倒相变压器B的初、次级电压比，可根据电路需要选择降压、等压（即初级绕组电压等于次级绕组单边电压）或升压。

　　(l)末级功放电路采用晶体管时，选用降压变压器。

　　(2)末级功放电路采用五极电子管或四极管时，一般选用等压推挽变压器。

　　(3)末级功放采用2A3、300B、FU -5等三极管（或将五极管、四极管接成三极管）时，如果是推挽功率放大电路，则采用1:1.5~2的升压变压器。这样功放级可获得足够高的激励电压，可减少前置放大级的级数，进而减小失真，并且有利于降低成本。
