分压倒相电路工作原理及应用

　　1、原理
　　

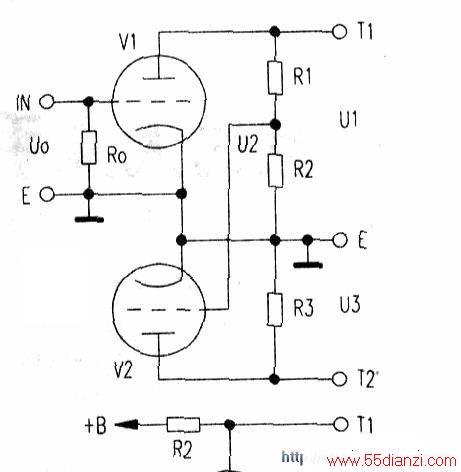

　　分压倒相原理如下图所示。单端音频信号电压Uo从IN输入到电子管Vl栅极．经放大后从Tl端输出～个音频电压Ul，该电压在R2上分压后得到另一个电压U2。调整R2的阻值（约为R1+R2阻值的6%），使U2与Uo的大小相同。U2经V2放大后．从T2端输出U3。满足条件R3≈R1+R2．即可在Tl、T2端分别输出两个大小相等、相位相反的激励信号Ul、U3．推动功放电路工作。

　　2、应用举例
　　

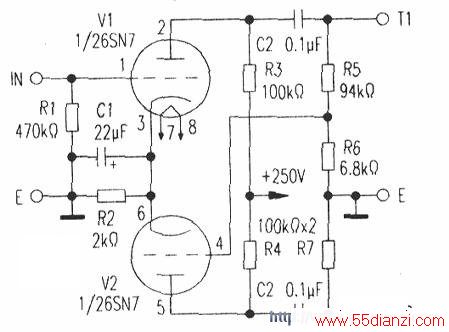

　　下图为某型号扩音机的倒相电路。单边音频信号从IN端输入到电子管Vl的栅极(1)脚，经Vl放大后，从屏极(2)脚输出一个音频信号至Tl端，经R5(94kΩ)、R6(6.8kΩ)分压后，在R6两端得到一个大小与输入电压相等的音频电压加到V2栅极(4)脚。经放大后从屏极(5)脚输出一个信号电压至T2端，这样在Tl、T2端分别得到两个大小相等、桐位相反的激励电．用于推动推挽功放管工作。
