新型倒相电路工作原理

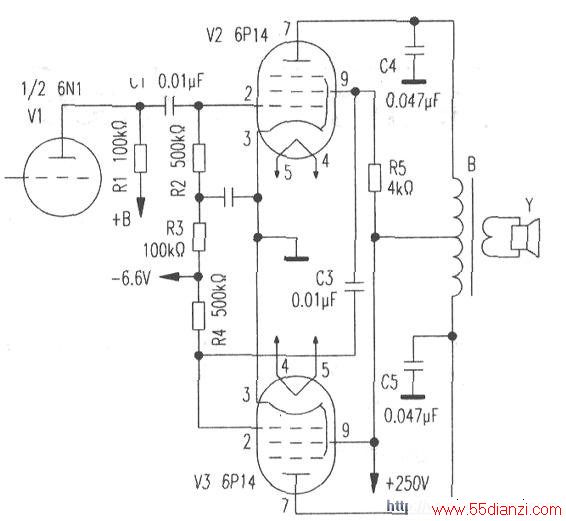

　　新型倒相电路如图所示。电路无需专门的次级带中心抽头的变压器或专门的倒相器。音频电压从Vl屏极输出后加功放管V2的栅极(2)脚上。在V2的帘栅极（(9)脚）电路中接有一个电阻R5．帘栅极电流中的交流成分在这个电阻上产生一个反相的音频电压。该电压经隔直电容C3加到功放管V3的栅极(2)脚上作为激励电压。
