电吉它前置放大电路

　　这种吉它前置放大器可以接收任何标准吉他拾音器送出的信号并进行放大，它能提供两种输出插口：一种连接耳机放大器，另一种连接功率放大器。
　　
　　吉它琴头上的拾音器。能采集吉它、小提琴等弦乐乐器琴弦发出的机械振动，并将它们转换成电信号，再用音频放大器对信号放大。
　　
　　大多数拾音器安装在乐器的琴身上，但也有安装在琴桥、琴颈、护板或琴头上的。
　　

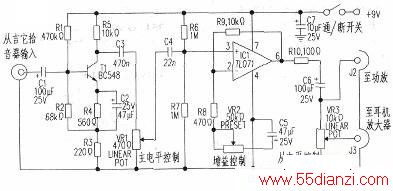

　　附图是前置放大器电路图。第一部分是晶体管共发射极放大器，其发射极支路中的负反馈电阻R3构成自举式分在网络以确保最佳的输入阻抗。采用图中的元件值，放大器的输入阻抗可以高达50kΩ以上，放大器的最大输出电压为2V。主电平控制电位器VR1应调整得使信号失真最小。
　　
　　电路的第二部分是运放TL071(ICl)，它将Tl送来的信号缓冲并作进一步放大处理，增益大小用VR2调整设定。放大器有主电平和从电平两套控制，插口J2用于主电平信号输出，插口J3用于从电平信号输出。J2输出端信号可送至功放系统或混音器，J3输出端信号可用来驱动标准的耳机放大器，J3输出电平可用VR2设定。
　　
　　将电路封在金属盒内，VR1和VR2最好选用带金属外壳的电位器。为抑制交流声，盒子和电位器外壳均应接地，电路供电应严格采用稳定的9V直流电源。
