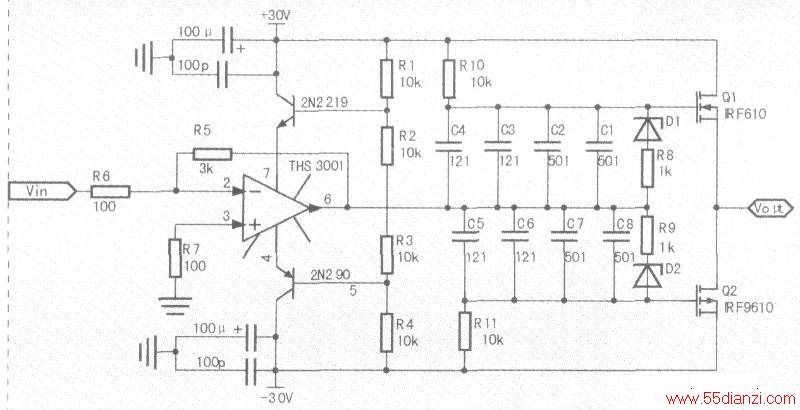

下图为扩压及功放电路原理图。由于有的性能较好的MOS管仅有IRF610与IRF9610，但需配对好。于是借用晶体管图示仪花费1个小时选出一对性能最好最合适的管子。开启电压在4V附近，于是用稳压管和电阻分压组合，经反复挑选电阻值使场效应管恰好工作在甲乙类放大状态。将前后级一起联调时又发现问题，电路的频响特性变得复杂，既存在自激，又存在高频响应特性下降。为继续消除自激，在两级连接处加入电阻R8，R9。为提升电路高频特性，经反复不断加入电容，最后C1～C8构成了补偿电容。最终调试结果为R7，R8为并联的两个1kΩ，C4，C3，C2，C1分别为121，121，501，501。C5，C6，C7，C8为对应值。最终在蜂窝板上搭建效果十分好，用示波器FFT观察频谱特性，从直流到13MHz，14MHz附近均为一条直线。
