下面介绍这两款各具特色的胆前级，用之驳接各类后级功放，可获得胆机般迷人的音色。特别是用来与本公司推出的纯甲类后级功放搭配，效果更显而易“听”。
DS-9908胆前级

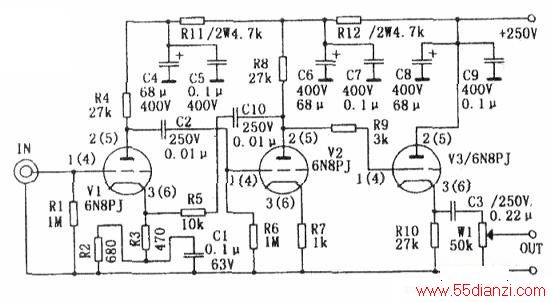

原理如图下所示。乍看电路，似曾相识。与Marantz-7胆前级颇为相似，如出一辙，其实不然。首先让找们简单分析一下电路原理，差异之处不难发现。音频信号由V1栅极输入，从屏极输出，被放大井反相；再经C2耦合送人V2栅极，由V2进一步放大并再次反相，从V2屏极输出一个与放大器输入信号同相的音频信号；经R9缓冲送人V3进行电流放大，并降低阻抗后由C3耦合从Wl输出。V3与V2接成直耦式阴极跟随器，V3的栅极偏压从V2屏极取得，免去了自给偏压式阴极跟随器所必需的极间耦合电容，有利于低频信号的顺利通过。从而展宽了频带，开阔了音场。
反馈信号由V2屏极取出，经C10、R5馈人V1阴极。
C10、R5、R2、R3、C1共同组成负反馈网络。改变R5、R2、C1的值可得到不同的听感效果（读者可通过更改R5、R2、C1的值来取得自己满意的效果）。
与Marantz-7相比，不同之处在于V2、V3之间的耦合和反馈方式。
Marantz-7的V3采用自给偏压的工作方式，与V2之间的联接则采用两只电容串联从串接点取反馈信号。这不是一般的耦合，分明是个高通滤波器。
通过实践，如果按照一些文章杂志上所刊登的Marantz-7电路来制作的话，未必能达到预期效果，其放音效果也不见得令人满意。而DS-9908胆前级则不然，本前级通过对M7电路稍事更改，用DS-9908直驳纯后级功放。播放出来的音乐，各频段均较平坦，低频气势恢弘、动人心魄、挥洒自如，中音明亮、甜润、极具磁性，高音纤细悦耳、丝毫毕现。
其放音效果别有一番风味。
DS-9908 SRPP胆前级

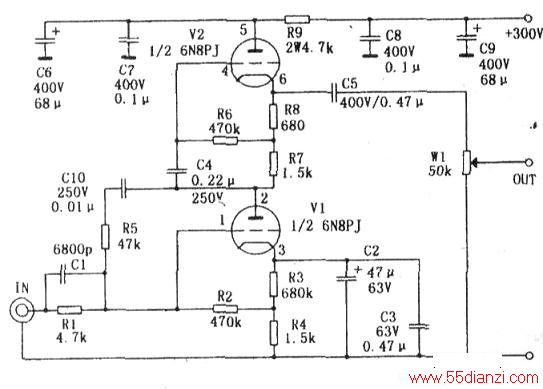

该SRPP胆前级的原理图见下图。这是一个改进型的SRPP电路，这款前级采用一般SRPP电路没有采用的交流电压负反馈技术，使电路对各频段的信号放大趋于平坦，同时可有效地改善失真。引入负反馈后，原来缺乏力度的低频得到加强，音场也随之纵深延伸。工作原理简述如下：SRPP电路，从交流信号的放大过程来说，其实就是人们常说的并联推挽式放大器。然而从直流工作原理来讲，它却是两只三极管串联起来接在电源回路中的。每只三极管栅极采用自给偏压方式．V2骑在Vl上面，因此这个电路曾被发烧友戏称为“骑马式电路”。
信号由R1、C1送入V1栅极，V1放大后由其屏极输出一个与输入信号相位相反的信号，再经C4耦合送人V2栅极进行电流放大及阻抗变换后，从V2阴极经C5、W1输出。负反馈信号由V1屏极取出，经C10共同组成负反馈网络。改变C10、R5、C1、R1的值，可获得不同的音色。用这款前级直驳功放，播放出来的音乐极具人情味，低频松而不散且富有弹性，中频结象分明、人声中气十足，高音清晰透澈、定位准确。

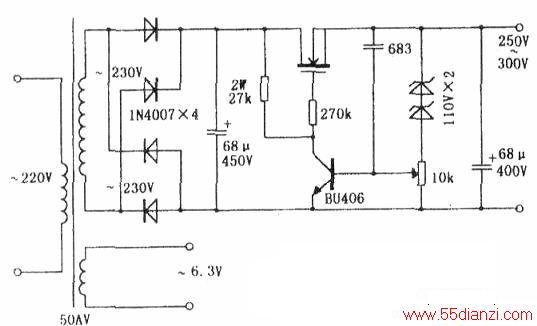

这两款胆前级均可直接驱动32Ω立体声耳机，用来驱动耳机时W1须移到输入端。它们使用的是同一套电源，如下图所示。胆管灯丝均采用交流6.3V供电。用32Ω耳机听音，音量开至最大时，交流声可以忽略；驳接功放，开大音量，耳朵距音箱20cm，未闻交流声。信噪比达90dB以上。制作时，电阻除注明功率者外，优选1/2W以上金膜电阻；电解电容宜选红宝石，耐压、容量足：无极性电容首选RIFA或WIMAMKP;胆管选J级以上即可。
