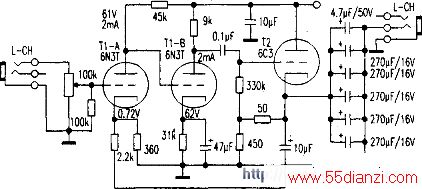

MX500耳塞的频响与音质都很优秀。所以要让它发挥全部的优异性能就要为其设计一款好的放大器。所用的有源器件是电子管，放大电路共有三级，如图所示。
第一级、第二级用一只6N3T构成两级共阴放大电路。
第一级的屏压为6lV，屏流为2mA，而此时静态负偏压仅有0.72V，但这已经足够了，而且加有本级和大环路双重负反馈，使其动态范围变得很宽，且不会在大动态输入时产生削顶。
第一级的输出信号直接加入后一级的栅极，最后经一只0.1μF的MKP电容把输出信号耦合到输出级。
第二级的屏流也为2mA，屏压为70V，因阴极对地有62V的高压，所以选用的阴极旁路电容耐压要足够。笔者用的是EOR电容，觉得其性能优异，音质表现自然优美，容量仅为47μF，按很多人的设计习惯，也许容量小得让人担心其频响不够宽阔。其实这已经够大了，取值太大并不好，会让低频产生更大的相位失真，也许这让很多人难以理解，其实仔细分析就知道了，因为容量小的电容，其低频阻抗大，使频率很低的低频分量不能通过电容而出现相位畸变，所以总体上看其相位失真降得很小了。
耦合电容仅用了O.1μF，这是为了抬高低频端的截止频率，以减少20Hz以下的成分对音频的影响，而整机的频响则通过负反馈来拓展。
末级所用的管子是6C3，该管为高频电压放大而设计，跨导大于20mA/V，屏压和内阻较低，适合用来做低输出阻抗的阴极跟随器，其音质很细腻、解析力很高。
笔者选用6C3接成共阳放大电路形式，输出信号经5只容量为270μF的OS电容与一只4.7μF的WIMA电容并联而成的电容阵列耦合驱动发声单元，这种组合可以得到干净而丰满的低音和流畅清晰的中高音。
