由4片ISO100构成的四通道隔离加法放大电路

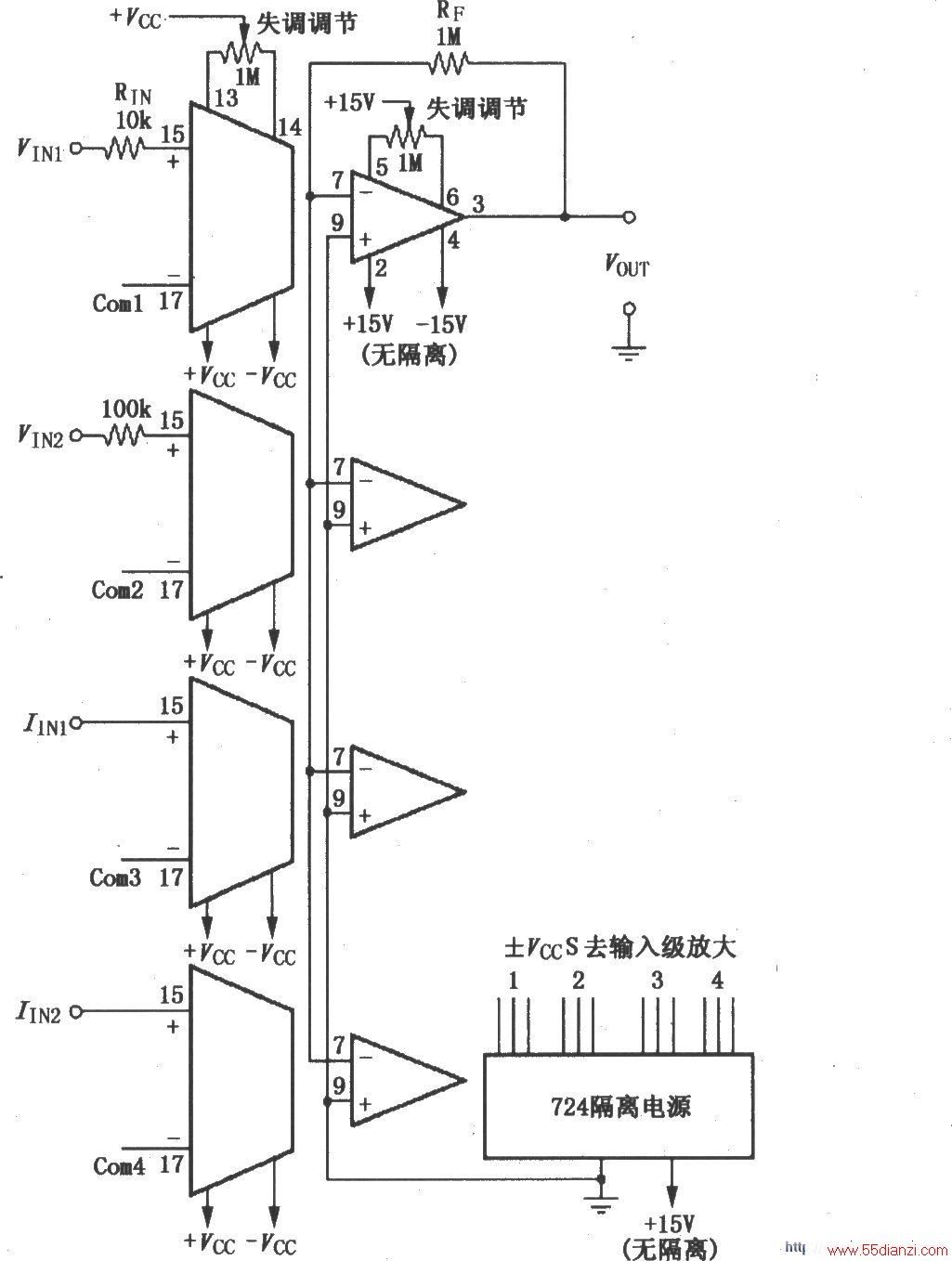

如图所示为由4片ISO100构成的四通道隔离加法放大电路。电路中有两路输入电压、两路输入电流，各个信号分别输入各自隔离放大器原边，而副边信号则进行叠加，利用其中一个隔离放大器副边作为输出(其他三个副边则没用)。两个1MΩ电位器分别调整输入级和输出级失调电压。采用隔离电源724
