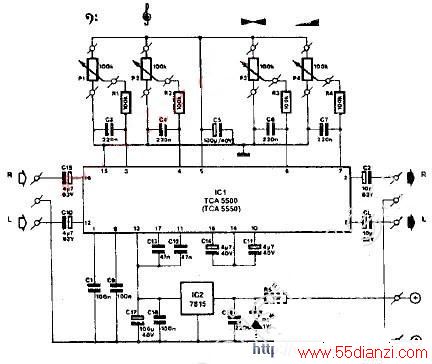

TCA5500或TCA5550可以提供具有音调控制的立体声前置放大器，本电路提供了大约为10的增益，14dB的音调控制范围和75dB的音量控制范围，电路用8-18V进行工作，IC2向IC1提供15V电压，IC2的输入可以由功率放大器的主电源（+）供电，若采用超过30V的输入，则应使用D1和R5。
