用M51304L组成的话筒放大电路

点击数：7722 次录入时间：03-04 11:39:27 整理：http://www.55dianzi.com 音频功率放大-放大器

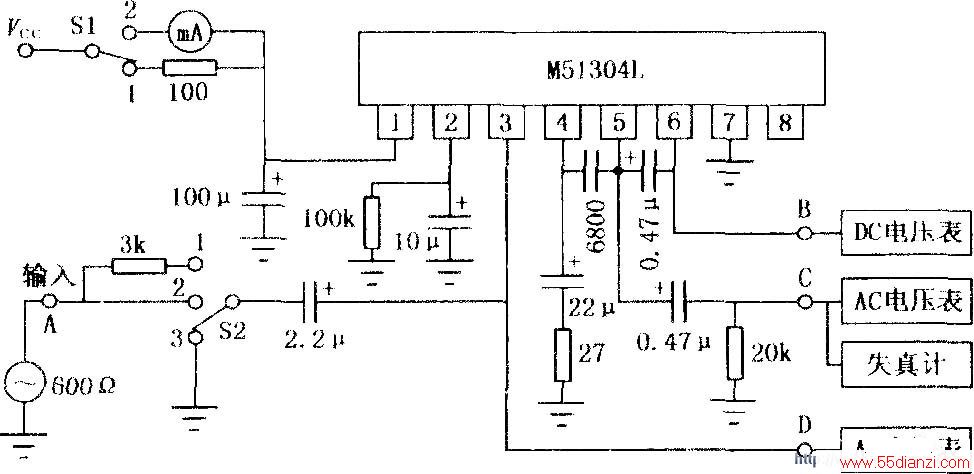

M51304L是话筒放大集成电路，采用8脚单列直插封装。电源电压范围为8～15V，其噪声低，内有自动增益控制(AGC)电路，通过外接电阻可以调整AGC的灵敏度，适用于微小型录音机作话筒放大器。如图所示为其典型应用电路。

M51304L话筒放大电路
