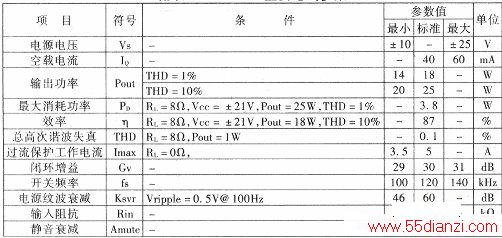

本文介绍一种采用数字集成电路TDA7482的单声道25W数字功放实用电路。TDA7482是ST微电子公司出品的一款集成数字功放，其内部电路简单，整合度高，属于ALL-IN-ONE（全部在一片）类芯片。内部仅有功率放大和保护电路各一个。失真不能算小，但外接电路少，数字信号处理使用的振荡电路为模拟多谐振荡器。这是一片属于低价位、普及型，符合基本指标的高效率数字功放。主要电气参数见下表。

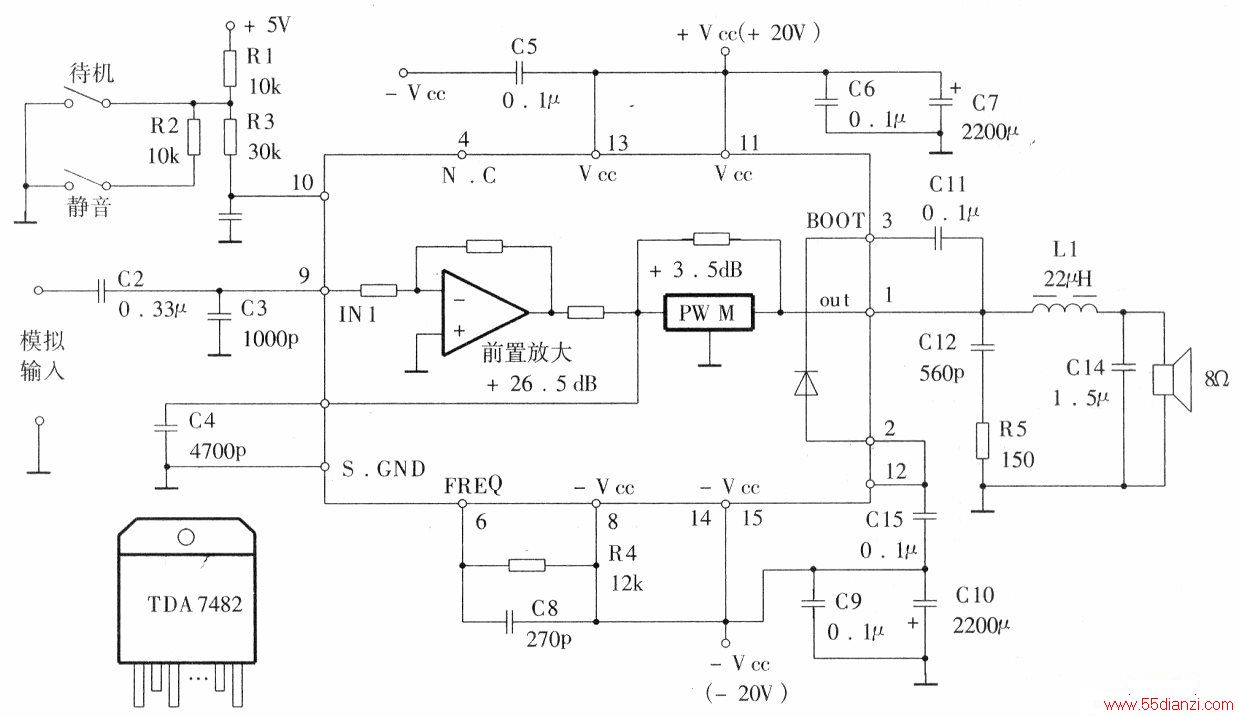

TDA7482的内部结构和应用电路见下图，内部电路不作详述，仅对应用电路的外部主要元件略作介绍，以便安装时调整。
图中R4和C8为振荡电路中决定振荡频率的RC时间常数元件，公司的C8推荐值为270pF，R4可按1.4×10的8次方/fs求出。参数表中fs的取值范围为100～140kHz，公司推荐值为120kHz，由此可算出R4为12kΩ。
C4是反馈电路的接地电容，反馈电阻Rf已制作在IC芯片内部。两者共同构成一阶低通反馈电路，对开关频率以下的信号有负反馈作用，图标电容量也是fs=120kHz条件时的相对值。由于外部采用了Cll作自举电容，估计PWM功能块中的开关功率MOSFET接成半桥形式保护电路里具有过压保护、输出过流保护和热关闭功能，使用安全。还有静音、待机等辅助功能。待机功能采用外部控制信号关闭内部振荡器的方法，切断无信号时的电源电流，使待机电流减小到3mA。待机/静音/工作三种状态的功能控制是通过对第⑩脚输入三种不同电压来实现。
电路中另一关键元件就是无源低通滤波Ll和C14。Ll和C14的取值是根据扬声器阻抗、最高要求通过的频率fc和电路的Q值要求来确定的。这里Ll=22μH，C14=1.5μF，RL=8Ω可倒算出 ，Q=RLC/L=0.53。若RL=5Ω，fc不变，Q值将变为0.33。一般Q值小，高频响应高端下降得较早，但下降斜率小，电路较稳定；Q值等于0.7则称最平坦响应，截止频率点前后变化最均匀；高于0.7以后截止频率fc处就会出现上冲，频响变化剧烈，不宜采用。
其中Ll需要自行制作，可用羰铁粉芯磁环绕制。由于电流较大，穿绕的漆包线线径需用0.8mm。先找到合适大小的磁环单元穿100圈，实测出电感量L(100)的值。然后用公式L=L(100)N2/1002，推算出所需电感量的圈数N的值。
数字功放电源线上的高频退耦也非常重要，C5、C6、C9都采用低感抗型电容，紧靠IC相应管脚焊接，以防止自激。必要时还应在输入输出及电源线上穿小磁珠，用以消耗高频信号能量，防止自激。这些要求对任何数字功放都是相同的，以后不再重复。
