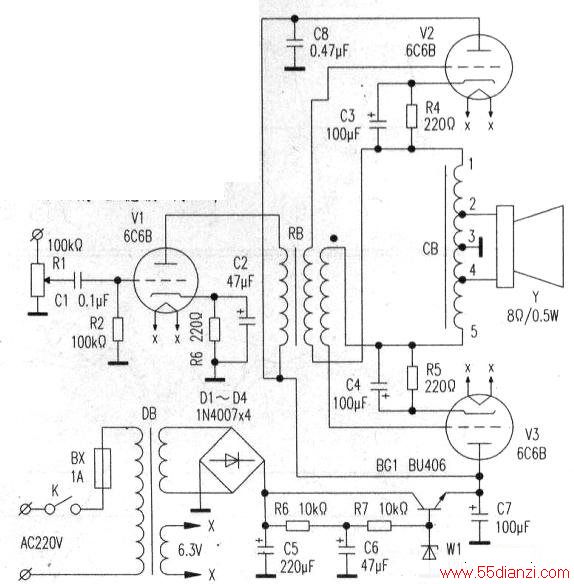

下图是采用3只6C6B组成的小功率放大器．其中V1担任电压放大．V2、V3为阴极输出器构成的推挽电路。音频讯号电压从V1栅极输入，经V1放大后从其屏极输出的音频电流，经输入变压器RB初级绕组，在次级两个绕组上感应出两个音频电压分别加到V1、V2管的栅极。这两个电压大小相等方向相反，即被倒相了。经V2、V3作推挽放大后从接在阴极电路中的输出变压器CB输出0.4W的音频功率推动喇叭Y发音。Y是一只8Ω0.5W的电脑小音箱。
输出变压器CB绕成自耦变压器，喇叭直接从电子管回路中吸取音频功率，放音效果更好，效率更高。输入变压器次级绕组不再沿用通常的一个线圈带中心抽头接地的方式，而改用由两个独立绕组分别接两功放管阴极与栅极的交连方式。
这种方式避免了从输出变压器的初级绕组向功放管栅极引入强烈的负回授而使输出功率剧烈减小的弊端。
栅极负偏压分别从阴极电阻R4、R5上取得，并由次级绕组两个线圈分别输送至各自推挽管栅极。音频讯号则由C3，C4旁路。
电源AC220V由电源开关K，保险BX引入电源变压器DB初级，次级6.3V点燃灯丝。高压绕组130V交流电压经D1—D4整流，电阻R6、R7，电容c5、C6、C7、c8、三极管BG1、稳压管W1作电子滤波，稳压后输出120V电压供给电子管屏极。
由于该管工作电压(+120V)较低，仅为FU-7电子管(+600V)的1/5，若同一质量的阳离子从屏极飞出，打到阴极表面的动能仅为FU-7管的1/25，对阴板产生的损伤微不足道，对电子管的使用寿命几乎无影响。因此，在采用半导体二极管整流电路供电时，勿须考虑增加高压延时供电保护电路。
输入变压器RB制作：初级用φ0.1mm漆包线绕2500匝，次级用φ0.1mm漆包线双线并绕1250匝。并按下图所示的方法接人电路。铁心舌宽1.5cm，叠厚2.Ocm，E1型硅钢片，铁心顺插，在磁隙处垫厚0.1mm电缆纸。
输出变压器CB制作：绕组1—2用φ0.1mm漆包线绕1050匝，绕组2_3用0.25mm漆包线绕90匝，绕组3～4用中0.25mm漆包线绕90匝，绕组4—5用中O.lmm漆包线绕1050匝。按图3所示接人电路。铁心舌宽1.5cm，叠厚2.5cm，E1型硅钢片，铁心对插。
电源变压器DB的制作：初级绕组用0.13mm漆包线绕2640匝，次级高压统组用φ0.13mm漆包线绕1560匝，灯丝绕组用φ0.69mm漆包线绕80匝。铁心舌宽2.Ocm，叠厚2.4cm，E1型硅钢片。
