一种新型无需滤波器D类放大器电路

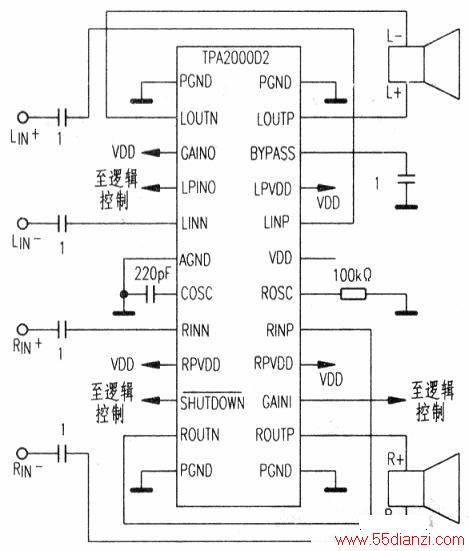

　　一种新型无需滤波器的高品质D类放大器电路如下图所示。其中，TPA2000D2是TI公司新生产的24引脚超小薄型封装组件，在关断模式下的电源电流低于1μA，有利于延长供电电池的寿命。与传统AB类音频功率放大器相比，这种D类放大器的功耗和产生的热量明显减小。
　　
　　同时，由于无需输出滤波器和反馈等元件，与先前的解决方案比较，尺寸可减少750/0，成本减少40%。TPA2000D2输出2W的有效功率或对4Ω的扬声器输出4W的峰值功率，具有低噪声特性和高保真度，适用于LBS多媒体音响、便携式DVD播放器、个人数字助理(PDA)和笔记本电脑等。
