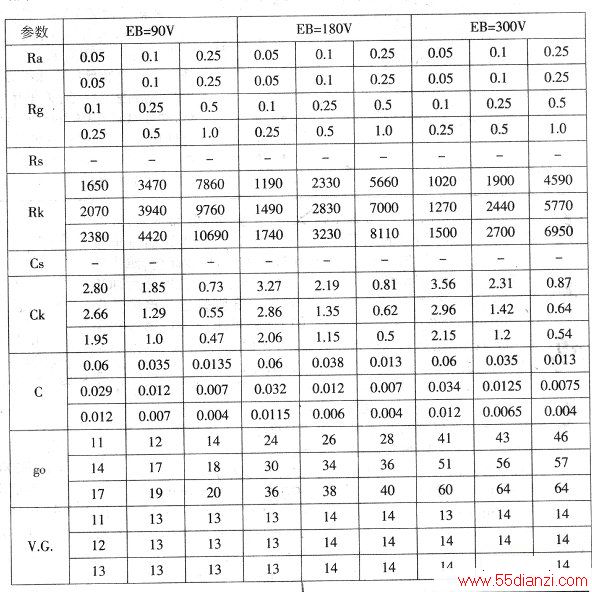

附表为RCA公司发表的6SN7RC耦合参数表，表中项目代号、单位与上期附表相同，但是输出电压∑0为信号峰-峰值，以Vp-p表示。当信号为正弦波时，可认为Vp-p=Vref×1.414，由附表中EB=300V，Ra=l00kΩ的已知条件，在6SN7特性曲线中作l00kΩ负载线（作图省去），可知6SN7的板流为3mA以下，其线性区在2.8mA一0.4mA之间无截止及饱和失真。按附表，当Rk=1.9kn～2.7kΩ选用时，约为Eg=3.42V～4.86V之间（RK压降按板流平均值1.8mA计算，实际栅负压Eg可稍有差别），可见RCA与SYL参数表在250V一300VEB间Eg值相近（RCA为4.86V，SLY为5.11V）。两表对6SN7工作状态选择大同小算，可根据设计方便任选其一。
只不过如欲使EB=300V，Ra=l00kΩ时，提供表中64Vpp输出电压峰值，则Rk也应选用第三组数据2700Ω，使EG为-4.8V，输入信号应为64Vpp/14倍=4.5Vpp，可见输入信号值与Eg仅相差不足0.4V。所以．RCA参数表中所标Eo相应的E1值（即Eo/V.G）均有栅流1/8μA的临界值，非线性失真在5%以内。如欲降低失真，可将Eo相对应的E1减小到1/2，以实现类似SLY表格中的无栅流状态。显然，对同型号的6SN7，即使生产厂不同，采用SLY参数表更方便一些。
上述两参数表只是使EB、Ra选定后，不经计算直接选用Rk值，和放大器输出／输入信号最大适宜幅度。如欲得到确切的增益，则与下级Rg相关，为了确定Rg，则必须与放大器频响共同考虑。如果只是为使本级频晌向低端扩展，Rg在下级电子管允许之内可取较大值，同时也使本级增益适当提高，但对多级放大器而言，Rg选取还应注意以下几点：
1．对多级放大器而言，每级放大器的低端截止频率(也即下降-3dB的转折频率)fL=1/2πRC，当R为Ra、Rg并联值时，C为耦合电容，则可变为实用公式：fL(Hz)=159/RKΩ.Cμf，因而采用不同的Rg、Ra，不仅本级增益不同，低端转折频率也随之变化。
2．单级放大器可按足够低的fL设计，但多级放大器则要求各级放大器fL采用参差设置，否则各级fL都相同时，使整机fL相重叠，在fL频率点上将使频晌下降斜率过大，造成放大器的稳定性变差，给施加负反馈造成困难。
3．多级放大器fL的参差设置，可以整机低端频响为基准，使前级放大器fL分别比基准频响低10Hz左右，而输出级fL可基本与基准频响相同。如此一来，整机会成频响从20Hz开始下降，下降斜率约为-60dB/OCT，最大斜率发生在20Hz以下，但也不会超过-12dB/OCT。使总频响从20Hz缓慢下降，可以保持低频有极小的相移，使放大器稳定工作。
三组时间常数电路中，输出级的fL取决于负载阻抗和输出变压器初级电感量的比，欲使fL足够低，则输出阻抗越高，所需初级电感量越大，输出变压器成本、体积都必然随之增大。故将输出级fL设置为三者最高，即可简化输出变压器工艺，也可降低成本，而前两级降低fL是需适当增大RC值即可轻松实现。
4．前两级RC耦合放大器只是电压放大器，对一般电子管而言，均可选择Rg=500kΩ左右，按上式计算，当fL选择10Hz时，设Ra为l00kΩ，Rg为470kΩ，则总R为其并联值约82kΩ，只要采用0.22μF的耦合电容即可满足。为了延缓频响曲线下降斜率，第一级可选fL=SHz以下，则选用0.47μF的耦合电容，Ral、Rg不变，fL可低至4Hz左右。上述三级放大器总频晌可以达到20Hz-ldB以下的效果。
fL参差设置，使其中一级耦合电容量超大，应选择优质有机薄膜无感电容，使电容器漏电流最小，防止损坏下级电子管。容量0.47μF以上的电容器宜2只以上小容量电容器并联使用（如0.47μF用两只0.22μF并联代替，可降低电容器寄生电感对高端频响的影响）。
